3D surface inspection system kiểm tra bề mặt tự động

Sự phát triển của công nghiệp chính xác hiện đại đã đẩy các giới hạn về kiểm soát chất lượng vượt xa khả năng của thị giác máy 2D truyền thống. Tại những công đoạn đòi hỏi khắt khe về độ phẳng, thể tích hay các lỗi siêu nhỏ trên vật liệu phản quang, 3D Surface Inspection System trở thành giải pháp cốt lõi để loại bỏ hoàn toàn các sai sót cảm quan.

Bằng cách tái tạo dữ liệu không gian thực ở cấp độ micromet, hệ thống này giúp doanh nghiệp kiểm soát các biến số về hình học và khuyết tật bề mặt, tạo nền tảng dữ liệu quan trọng để tối ưu hóa hiệu suất vận hành trong mô hình nhà máy thông minh.

1. Từ 2D đến 3D Vision: Cuộc cách mạng trong kiểm tra bề mặt tự động

Thị giác máy 2D hoạt động dựa trên việc phân tích cường độ sáng và bóng đổ để nhận diện đối tượng. Điều này dẫn đến sự phụ thuộc cực lớn vào điều kiện ánh sáng môi trường. Khi cường độ sáng thay đổi hoặc độ tương phản giữa lỗi và nền thấp, hệ thống 2D thường xuyên gặp hiện tượng bỏ sót lỗi hoặc nhận diện nhầm.

Đặc biệt, camera 2D không thể đo lường các thông số trên trục Z, đồng nghĩa với việc không thể đo lường độ cao, độ sâu hay phát hiện các sai lệch hình học tinh vi. Trong các bài toán kiểm tra mối hàn, độ dày lớp keo hay các vết lõm trên bề mặt kim loại, dữ liệu 2D không thể cung cấp thông tin về độ lớn vật lý thực tế.

Lợi thế vượt trội của 3D Surface Inspection

Khác với 2D, hệ thống 3D trích xuất dữ liệu dựa trên tọa độ không gian thực để tạo ra các đám mây điểm (Point Cloud) – một tập hợp hàng triệu điểm tọa độ trong không gian, mô tả chính xác cấu trúc bề mặt của vật thể. Nhờ đó, các lỗi như cong vênh, lõm, phồng, trầy xước vi mô hay sai lệch hình học đều có thể được định lượng một cách rõ ràng, giúp:

• Xử lý vật liệu khó: Các loại vật liệu như nhôm bóng gương, nhựa đen hoặc linh kiện bán dẫn có độ phản quang cao vốn là “điểm mù” của camera 2D, nhưng lại được xử lý chính xác qua các thuật toán tái tạo 3D.
• Đo lường đa chiều: Mọi sai lệch về thể tích, độ vặn xoắn hay độ cong vênh của bề mặt đều được định lượng bằng con số cụ thể, thay vì chỉ là những ước đoán dựa trên điểm ảnh (pixel).

Độ chính xác cấp độ Micromet: Tiêu chuẩn bắt buộc trong kỷ nguyên 4.0

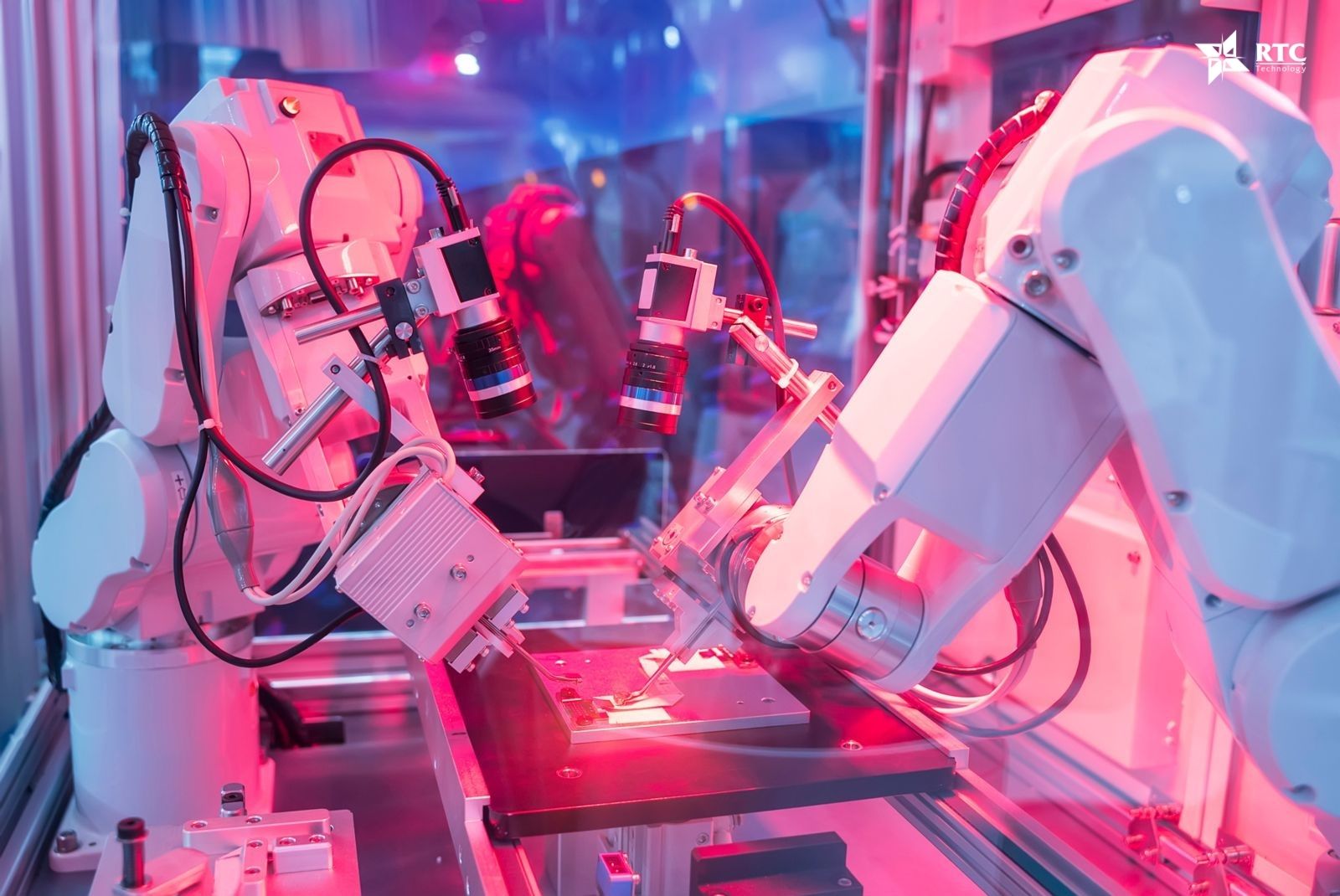

Ở cấp độ cao hơn, công nghệ 3D cung cấp độ phân giải cực cao, chính xác đến micromet (µm), cho phép phát hiện các khuyết tật ngoại quan siêu nhỏ mà mắt người hay camera thường không thể can thiệp.

Vai trò của hệ thống này trong hệ sinh thái Machine Vision không dừng lại ở việc loại bỏ sản phẩm lỗi. Trong các mô hình Smart Warehouse và nhà máy thông minh, dữ liệu 3D từ khâu kiểm tra bề mặt là đầu vào quan trọng để robot tự hành (AGV/AMR) nhận diện và phân loại hàng hóa chính xác tuyệt đối. Việc làm chủ dữ liệu trục Z giúp hệ thống tự động hóa hiểu được trạng thái vật lý của sản phẩm, từ đó tối ưu hóa quy trình đóng gói, lưu kho và vận chuyển mà không cần sự can thiệp thủ công.

>>> Xem thêm: Giải pháp kiểm tra ngoại quan tự động cho ngành sản xuất

2. Nguyên lý hoạt động và quy trình xử lý dữ liệu 3D chuyên sâu

Để đạt được độ chính xác cấp độ micromet, hệ thống 3D Surface Inspection vận hành dựa trên một quy trình kỹ thuật khắt khe, từ việc thu thập dữ liệu thô cho đến khâu phân tích toán học phức tạp. Hiệu quả của hệ thống phụ thuộc hoàn toàn vào cách thức trích xuất và xử lý dữ liệu không gian ba chiều.

2.1. Cơ chế thu thập dữ liệu đa nền tảng

Ở lớp đầu tiên, hệ thống sử dụng nhiều cơ chế thu thập dữ liệu tùy theo bài toán. Tùy thuộc vào yêu cầu về tốc độ và độ phân giải của từng ứng dụng cụ thể, hệ thống sẽ sử dụng một kỹ thuật quét, điển hình là:

• Laser Triangulation (Tam giác lượng Laser):

Đây là phương pháp phổ biến nhất trong kiểm tra in-line (trên dây chuyền). Một đường line laser được chiếu lên bề mặt vật thể đang chuyển động, cảm biến sẽ ghi lại sự biến dạng của đường line này để tính toán độ cao. Ưu điểm của kỹ thuật này là tốc độ quét cực nhanh và độ ổn định cao trong môi trường công nghiệp, phù hợp cho dây chuyền sản xuất liên tục

• Structured Light (Ánh sáng cấu trúc):

Hệ thống chiếu các dải sáng (pattern) lên vật thể và sử dụng camera để ghi lại sự biến đổi của các dải sáng đó. Kỹ thuật này cho phép tái tạo bề mặt với độ chi tiết rất cao, thường được ứng dụng để kiểm tra các linh kiện tĩnh hoặc các bề mặt có cấu trúc hình học phức tạp, các chi tiết cần kiểm tra vi mô

• Time-of-Flight (ToF):

Hoạt động bằng cách đo thời gian phản xạ của chùm sáng từ cảm biến đến vật thể và quay trở lại. ToF phù hợp cho các bài toán kiểm tra ở khoảng cách lớn hoặc cần bao quát diện tích rộng trong không gian nhà xưởng.

2.2. Tái tạo mô hình 3D (3D Reconstruction)

Sau khi thu thập dữ liệu thô, hệ thống thực hiện quy trình tái tạo kỹ thuật số. Các tín hiệu ánh sáng được chuyển đổi thành dữ liệu tọa độ (x, y, z) để hình thành đám mây điểm (Point Cloud). Đám mây điểm này chứa hàng triệu điểm dữ liệu, đại diện chính xác cho bề mặt vật lý của sản phẩm.

Từ Point Cloud, phần mềm chuyên dụng sẽ xử lý để tạo ra bản đồ độ cao (Height map) hoặc mô hình lưới (Mesh). Đây là bước quan trọng giúp số hóa hoàn toàn thực thể, cho phép hệ thống tính toán được các thông số như độ phẳng, độ cong, thể tích và các góc nghiêng mà camera 2D thông thường không thể tiếp cận.

2.3. Phân tích và phát hiện lỗi bằng thuật toán chuyên sâu

Giai đoạn cuối cùng là việc ứng dụng các thuật toán so sánh để đưa ra kết luận về chất lượng sản phẩm. Hệ thống thực hiện so sánh dữ liệu thực tế vừa quét được với mô hình chuẩn (CAD hoặc golden sample) để xác định sai lệch theo từng điểm trong không gian.

Mọi sai lệch giữa vật thể thực và bản vẽ thiết kế sẽ được bóc tách và phân tích. Quy trình này cho phép hệ thống tự động nhận diện các dạng khuyết tật như: vết nứt (crack), vết lõm (dent), sự thiếu hụt vật liệu hoặc bavia (burr) trên các chi tiết cơ khí chính xác. Việc sử dụng thuật toán đối chiếu dữ liệu đám mây điểm đảm bảo kết quả kiểm tra có tính khách quan và độ tin cậy tuyệt đối, loại bỏ hoàn toàn các sai số do cảm quan con người gây ra.

Khi kết hợp với AI và machine learning, hệ thống còn có khả năng học từ dữ liệu lịch sử để nâng cao độ chính xác và giảm false reject/false accept theo thời gian.

>> ĐĂNG KÝ NHẬN TƯ VẤN: TẠI ĐÂY

3. Ứng dụng thực tế: Giải bài toán kiểm tra chất lượng trong các ngành trọng điểm

Khả năng định lượng hóa mọi chi tiết trên bề mặt đã đưa 3D Surface Inspection System trở thành tiêu chuẩn kỹ thuật trong các lĩnh vực sản xuất có hàm lượng công nghệ cao. Tùy theo đặc thù ngành, hệ thống có thể được tùy biến để đảm bảo vừa độ chính xác, vừa tốc độ inline.

Kiểm tra bề mặt linh kiện điện tử và bán dẫn

Trong ngành sản xuất điện tử, các chi tiết có kích thước siêu nhỏ đòi hỏi độ chính xác cực cao mà các phương pháp truyền thống khó lòng đáp ứng.

• Đo độ phẳng chân IC (Coplanarity): Hệ thống 3D quét và xác định độ cao của từng chân linh kiện trên chip bán dẫn, đảm bảo sự đồng phẳng tuyệt đối để tránh lỗi hở mạch khi hàn lên bo mạch.
• Kiểm soát lớp keo phủ (Glue dispensing): Việc kiểm tra độ dày, thể tích và sự phân bố của lớp keo trên PCB là bài toán khó đối với camera 2D do đặc tính trong suốt của vật liệu. Công nghệ 3D giải quyết vấn đề này bằng cách đo trực tiếp bản đồ độ cao của lớp keo, đảm bảo tính cách điện và bảo vệ linh kiện.

Công nghiệp ô tô và cơ khí chính xác

Ngành ô tô yêu cầu sự khắt khe về độ bền và an toàn, do đó các bộ phận cấu thành phải được kiểm tra khuyết tật bề mặt một cách nghiêm ngặt.

• Kiểm tra bề mặt xi lanh và truyền động: Hệ thống phát hiện các vết xước siêu mịn hoặc rỗ khí trên bề mặt làm việc của động cơ, những lỗi vốn có thể gây tiêu hao nhiên liệu hoặc hư hỏng máy.
• Đánh giá mối hàn laser: Bằng cách phân tích biên dạng của mối hàn, hệ thống xác định được độ ngấu, chiều cao và chiều rộng mối nối, đảm bảo kết cấu thân vỏ đạt tiêu chuẩn chịu lực.
• Phát hiện lỗi đúc: Các khuyết tật như thiếu hụt vật liệu hoặc bavia (burr) trên các chi tiết nhôm đúc được bóc tách chính xác qua dữ liệu đám mây điểm.

Kiểm soát sản phẩm hoàn thiện và đo lường hình học (GD&T)

Ở công đoạn cuối của dây chuyền,3D surface inspection system còn đóng vai trò quan trọng trong kiểm soát sản phẩm hoàn thiện trước khi sản phẩm đến tay khách hàng.

• Đo lường GD&T (Geometric Dimensioning and Tolerancing): Hệ thống thực hiện kiểm tra các dung sai hình học như độ tròn, độ đồng tâm, độ vuông góc và độ phẳng của sản phẩm so với bản vẽ kỹ thuật.
• Kiểm tra ngoại quan 100%: Thay vì kiểm tra thủ công gây lãng phí thời gian, hệ thống 3D quét toàn bộ bề mặt sản phẩm ở tốc độ cao, đảm bảo không có bất kỳ sản phẩm lỗi nào lọt qua khâu đóng gói. Việc này không chỉ bảo vệ uy tín thương hiệu mà còn giảm thiểu chi phí thu hồi và bảo hành cho doanh nghiệp.

Nhờ tính linh hoạt và độ chính xác cao, hệ thống 3D đang trở thành công cụ không thể thiếu trong các ngành sản xuất trọng điểm, nơi mà chất lượng không chỉ là tiêu chuẩn mà còn là lợi thế cạnh tranh cốt lõi.

4. Tối ưu hóa hiệu suất hệ thống 3D Surface Inspection

Một hệ thống kiểm tra 3D hoạt động hiệu quả trong môi trường công nghiệp cần sự kết hợp của công nghệ lõi và khả năng tối ưu hóa các tham số kỹ thuật để cân bằng giữa độ chính xác, tốc độ và tính ổn định bền bỉ.

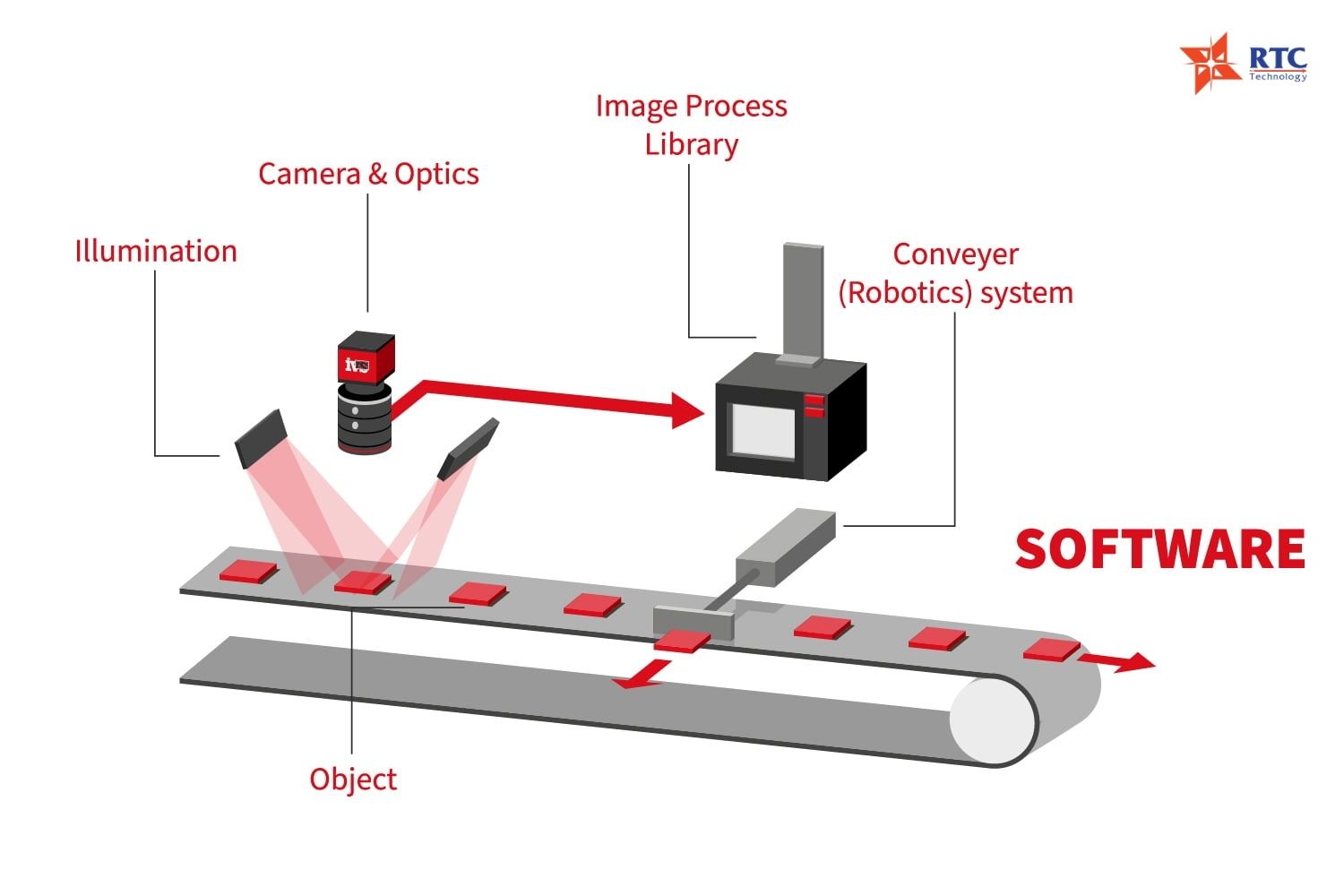

Sự đồng bộ khắt khe giữa phần cứng và phần mềm

Một sai lầm phổ biến trong triển khai hệ thống 3D là lựa chọn cảm biến có độ phân giải quá cao so với yêu cầu, dẫn đến việc xử lý dữ liệu bị chậm và không kịp nhịp sản xuất của nhà máy.

• Lựa chọn Sensor phù hợp: Chuyên gia cần tính toán kỹ lưỡng giữa trường nhìn (FOV), độ phân giải trục Z và tốc độ quét (Scan rate). Nếu tốc độ băng tải nhanh, cảm biến phải có khả năng lấy mẫu cao để tránh hiện tượng mất dữ liệu hoặc nhiễu đám mây điểm.
• Tối ưu hóa thuật toán: Phần mềm xử lý phải được tinh chỉnh để chỉ tập trung vào các vùng dữ liệu trọng yếu (Region of Interest – ROI), giúp giảm tải cho bộ vi xử lý và rút ngắn thời gian đưa ra quyết định Pass/Fail.

Kiểm soát nhiễu và duy trì độ ổn định công nghiệp

Môi trường nhà xưởng luôn tiềm ẩn những tác nhân gây nhiễu cho các phép đo lường cấp độ micromet. Việc tối ưu hóa đòi hỏi các giải pháp kỹ thuật triệt để:

• Kháng rung động cơ khí: Hệ thống camera và laser cần được lắp đặt trên các giá đỡ chống rung hoặc có thuật toán bù trừ chuyển động. Chỉ một rung động nhỏ từ các máy dập lân cận cũng có thể làm sai lệch hoàn toàn dữ liệu đám mây điểm.
• Quản lý ánh sáng môi trường: Mặc dù công nghệ 3D ít nhạy cảm với ánh sáng hơn 2D, nhưng các nguồn sáng cường độ mạnh hoặc sự thay đổi đột ngột về nhiệt độ màu vẫn có thể gây nhiễu sensor đặc biệt là các vật liệu phản quang. Việc sử dụng các bộ lọc quang học (optical filters) phù hợp với bước sóng của laser là yêu cầu bắt buộc để đảm bảo dữ liệu sạch.

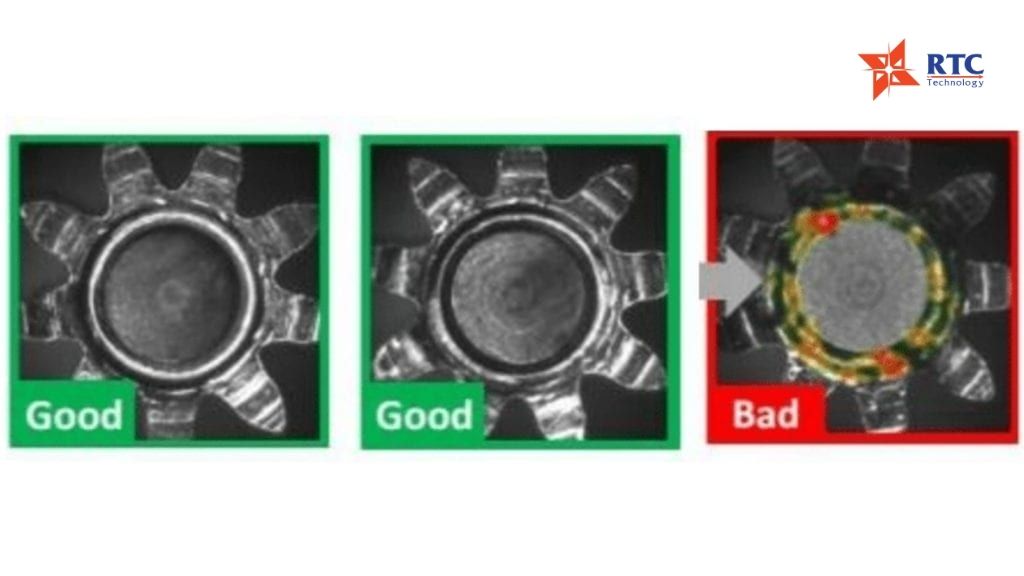

Xu hướng tích hợp Deep Learning trong phân loại lỗi

Một trong những bước tiến đột phá để tối ưu hiệu suất hiện nay là kết hợp dữ liệu 3D với trí tuệ nhân tạo (Deep Learning).

• Giảm tỷ lệ sai hỏng: Các thuật toán truyền thống đôi khi quá “cứng nhắc”, dẫn đến việc loại bỏ cả những sản phẩm có tì vết bề mặt nhưng vẫn nằm trong phạm vi sử dụng được. Deep Learning giúp hệ thống học cách phân biệt giữa khuyết tật chức năng (vết nứt, thiếu hụt) và các nhiễu bề mặt không đáng kể (vết bẩn, đổi màu nhẹ).
• Tự thích nghi: Hệ thống có khả năng tự học từ các mẫu lỗi mới, giúp rút ngắn thời gian cấu hình khi nhà máy thay đổi model sản phẩm hoặc cập nhật tiêu chuẩn chất lượng mới. Việc tích hợp này giúp nâng cao đáng kể năng suất tổng thể và giảm thiểu tối đa sự can thiệp của con người vào quy trình ra quyết định.

Khi được tối ưu đúng cách, 3D surface inspection system sẽ trở thành một phần quan trọng trong hệ thống kiểm soát chất lượng thông minh – nơi dữ liệu được khai thác liên tục để cải tiến quy trình và nâng cao hiệu suất toàn nhà máy.

5. RTC Technology – Đơn vị tiên phong cung cấp giải pháp tự động hóa và Machine Vision chuyên sâu

Việc triển khai một hệ thống 3D Surface Inspection thành công đòi hỏi sự kết hợp chặt chẽ giữa kiến thức về quang học, kỹ thuật cơ khí và khả năng xử lý dữ liệu quy mô lớn. Để hệ thống đạt được giá trị thực tế cao nhất, doanh nghiệp cần lưu ý những thách thức cốt lõi sau:

• Lựa chọn công nghệ phù hợp: Mỗi bài toán sản xuất yêu cầu một phương pháp thu thập dữ liệu riêng biệt. Việc dùng Laser Triangulation cho linh kiện tĩnh hay Structured Light cho dây chuyền tốc độ quá cao đều dẫn đến lãng phí đầu tư và hiệu suất kém.
• Kiểm soát điều kiện vận hành: Các yếu tố về rung động cơ khí và nhiễu sáng phải được xử lý ngay từ khâu thiết kế máy để bảo vệ tính toàn vẹn của dữ liệu đám mây điểm.
• Khả năng tích hợp hệ thống: Một giải pháp kiểm tra tách biệt sẽ tạo ra nút thắt cổ chai về dữ liệu. Hệ thống cần được kết nối đồng bộ với tầng quản trị MES, SCADA và các nền tảng IoT để tạo thành chuỗi thông tin thông suốt từ hiện trường sản xuất đến văn phòng điều hành.

Thực tế cho thấy, thách thức lớn nhất không nằm ở công nghệ riêng lẻ mà ở bài toán đồng bộ toàn hệ thống. Từ thiết kế cơ khí, lựa chọn sensor, xây dựng thuật toán đến vận hành thực tế – tất cả cần được tối ưu như một chỉnh thể. Đây chính là lý do doanh nghiệp cần một đối tác có kinh nghiệm triển khai thực chiến, thay vì chỉ cung cấp thiết bị đơn lẻ.

Với hơn 10 năm kinh nghiệm trong lĩnh vực tự động hóa, RTC Technology đã khẳng định năng lực trong việc nghiên cứu và triển khai các hệ thống kiểm tra bề mặt tự động ở mức độ phức tạp cao, đáp ứng yêu cầu khắt khe của nhiều ngành công nghiệp.

Điểm khác biệt của RTC nằm ở cách tiếp cận bài toán bằng giải pháp tổng thể:

• Machine Vision chuyên sâu (2D & 3D): Phân tích và thiết kế hệ thống phù hợp từng bài toán kiểm tra cụ thể
• Chế tạo máy tự động (Automation Machine Builder): Thiết kế các máy kiểm tra chuyên dụng, tối ưu theo dây chuyền sản xuất
• Hệ thống e-Factory (IoT, OEE, SCADA): Số hóa và khai thác dữ liệu kiểm tra để nâng cao hiệu quả quản trị chất lượng
• e-Logistics & Smart Warehouse: Kết nối dữ liệu inspection với hệ thống AGV/AMR và nhà kho thông minh, tối ưu toàn bộ chuỗi vận hành

Không chỉ dừng ở triển khai, RTC còn đóng vai trò đối tác đồng hành, tư vấn từ giai đoạn ý tưởng, thử nghiệm đến vận hành và tối ưu liên tục. Điều này giúp doanh nghiệp không chỉ giải quyết bài toán kiểm tra bề mặt, mà còn từng bước nâng cấp hệ thống sản xuất theo tiêu chuẩn quốc tế.

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp 3D surface inspection system chính xác, ổn định và tối ưu chi phí, RTC Technology sẵn sàng đồng hành từ khảo sát thực tế đến triển khai và vận hành.
