Các loại camera công nghiệp trong sản xuất tự động hóa

Các nhà máy hiện đại đang dần chuyển từ kiểm tra thủ công sang tự động hóa, nơi camera công nghiệp giữ vai trò trung tâm trong hệ thống Machine Vision, hỗ trợ phát hiện lỗi, đo lường kích thước, đọc mã vạch và dẫn hướng robot với độ chính xác cao.

Tuy nhiên, không phải mọi loại camera đều phù hợp với mọi ứng dụng; việc lựa chọn sai cảm biến, độ phân giải hoặc giao tiếp truyền dữ liệu có thể khiến hệ thống không đạt yêu cầu, đồng thời làm tăng chi phí đầu tư và thời gian triển khai, vì vậy doanh nghiệp cần hiểu rõ các loại camera công nghiệp phổ biến cũng như tiêu chí lựa chọn phù hợp với từng bài toán sản xuất tự động hóa.

1. Các loại camera công nghiệp phổ biến hiện nay

Camera công nghiệp được thiết kế để hoạt động liên tục trong môi trường sản xuất với độ ổn định cao, khả năng đồng bộ với thiết bị ngoại vi và tốc độ xử lý nhanh. Tùy theo nguyên lý thu nhận tín hiệu và yêu cầu ứng dụng, có thể chia thành một số nhóm chính.

• Camera Area Scan

Đây là loại camera phổ biến nhất trong các hệ thống Machine Vision. Camera thu nhận toàn bộ khung hình trong một lần phơi sáng nên phù hợp với đa số ứng dụng kiểm tra ngoại quan, nhận dạng sản phẩm, đọc mã vạch và đo kích thước.

Với sự hỗ trợ của cảm biến CMOS global shutter hiện đại, Area Scan có thể chụp các vật thể chuyển động tốc độ cao mà không gây hiện tượng méo hình. Điều này giúp loại camera này trở thành lựa chọn tối ưu cho các trạm kiểm tra tĩnh hoặc các hệ thống robot pick-and-place.

• Camera Line Scan

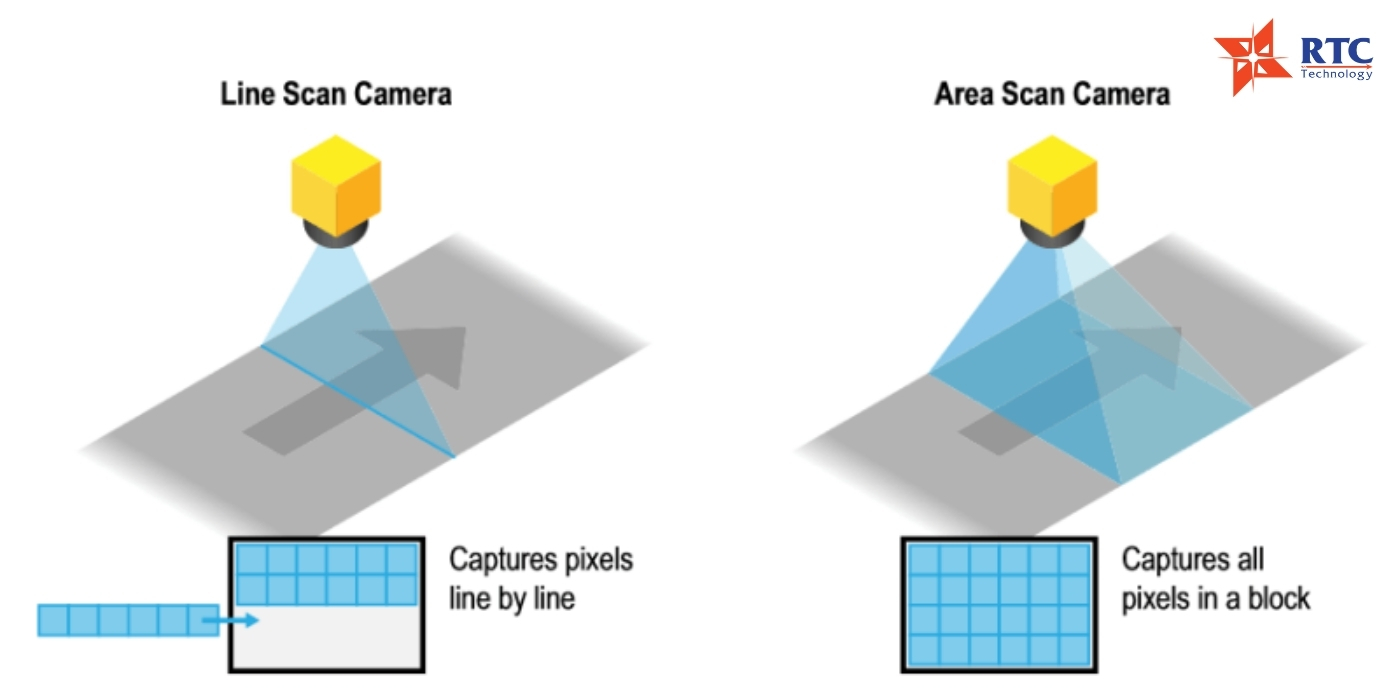

Khác với Area Scan, Line Scan chỉ ghi nhận một dòng ảnh tại mỗi lần quét. Khi sản phẩm di chuyển liên tục trên băng tải, các dòng ảnh sẽ được ghép lại thành một hình ảnh hoàn chỉnh.

Giải pháp này đặc biệt hiệu quả trong việc kiểm tra các bề mặt liên tục như cuộn tôn, vải, màng mỏng hoặc các vật thể hình trụ cần trải phẳng bề mặt để kiểm tra. Nhờ khả năng tạo ảnh có độ phân giải rất lớn theo chiều dài, Line Scan được sử dụng trong các hệ thống yêu cầu phát hiện lỗi bề mặt với độ chính xác cao.

• Camera thông minh

Smart Camera là dòng camera tích hợp sẵn bộ vi xử lý và phần mềm xử lý ảnh ngay trên thân thiết bị. Điều này cho phép hệ thống thực hiện toàn bộ quá trình từ thu nhận hình ảnh đến xử lý và xuất tín hiệu điều khiển mà không cần máy tính công nghiệp bên ngoài.

Đối với các ứng dụng yêu cầu cấu hình tối giản, giảm độ trễ truyền dữ liệu và tối ưu không gian lắp đặt, Smart Camera là giải pháp hiệu quả, đặc biệt trong các dây chuyền nhỏ hoặc các trạm kiểm tra độc lập cần giao tiếp trực tiếp với PLC.

• Camera 3D

Nếu camera 2D chỉ ghi nhận thông tin màu sắc và hình dạng thì camera 3D còn thu được dữ liệu chiều cao hoặc độ sâu của vật thể. Camera 3D được ứng dụng trong các bài toán đo kích thước ba chiều, kiểm tra độ phẳng, kiểm tra mối hàn, phát hiện biến dạng bề mặt, dẫn hướng robot gắp sản phẩm hoặc định vị vật thể trong không gian.

• Camera màu và camera đơn sắc

Ngoài phương pháp thu nhận hình ảnh, camera còn được phân loại theo cảm biến màu.

Camera màu phù hợp khi cần phân biệt màu sắc, nhận diện tem nhãn hoặc kiểm tra ngoại quan sản phẩm có yêu cầu về màu. Trong khi đó, camera đơn sắc loại bỏ bộ lọc màu nên có độ nhạy sáng cao hơn, độ tương phản tốt hơn và thường được ưu tiên trong các ứng dụng đo lường chính xác hoặc kiểm tra kích thước.

2. Tiêu chí lựa chọn camera công nghiệp phù hợp với từng ứng dụng

Không có một loại camera phù hợp với mọi hệ thống. Việc lựa chọn cần xuất phát từ yêu cầu kỹ thuật của bài toán thay vì chỉ dựa trên giá thành thiết bị.

• Độ phân giải

Độ phân giải càng cao thì khả năng phát hiện các chi tiết nhỏ càng tốt, nhưng đồng thời làm tăng dung lượng dữ liệu và yêu cầu xử lý của máy tính công nghiệp. Vì vậy, cần tính toán kích thước điểm ảnh dựa trên kích thước lỗi nhỏ nhất cần phát hiện.

• Tốc độ chụp

Những dây chuyền tốc độ cao như đóng gói, sản xuất linh kiện điện tử hoặc in ấn thường yêu cầu camera có tốc độ ghi hình lớn để tránh mất dữ liệu.

• Cảm biến

Hiện nay, cảm biến CMOS gần như đã trở thành tiêu chuẩn nhờ tốc độ cao, tiêu thụ điện năng thấp và chất lượng hình ảnh ngày càng được cải thiện. Trong khi đó, CCD vẫn được sử dụng ở một số ứng dụng đặc biệt yêu cầu độ nhiễu rất thấp.

• Giao tiếp truyền dữ liệu

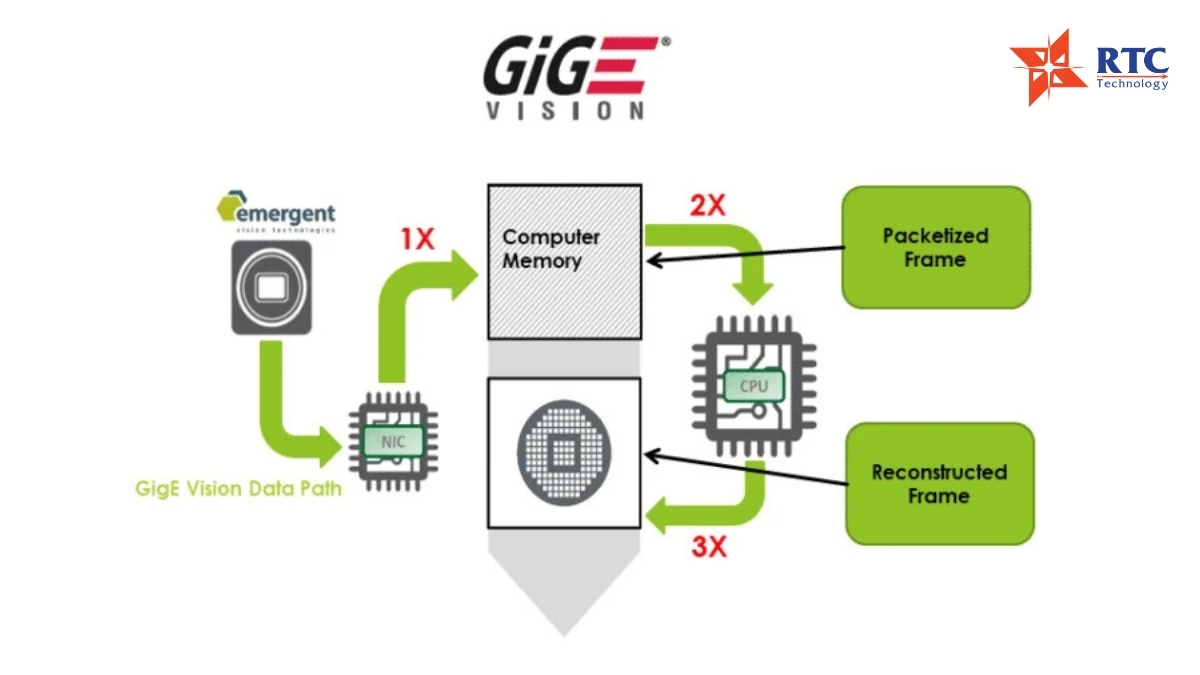

GigE Vision phù hợp với khoảng cách truyền dài và dễ mở rộng hệ thống. USB3 Vision có tốc độ truyền cao, thích hợp cho các máy độc lập. Camera Link hoặc CoaXPress thường xuất hiện trong những ứng dụng yêu cầu băng thông rất lớn hoặc độ trễ cực thấp.

Bên cạnh camera, doanh nghiệp cũng cần lựa chọn đồng bộ ống kính, nguồn sáng, bộ điều khiển chiếu sáng và phần mềm xử lý ảnh. Một camera chất lượng cao nhưng sử dụng hệ thống chiếu sáng không phù hợp vẫn có thể cho kết quả kiểm tra không ổn định.

3. Ứng dụng camera công nghiệp trong các dây chuyền sản xuất hiện đại

• Camera công nghiệp cho ngành điện tử

Đây là một trong những ứng dụng phát triển mạnh nhất. Đặc thù của ngành này là linh kiện có kích thước siêu nhỏ, mật độ bố trí dày đặc và yêu cầu sai số cực thấp. Vì vậy, camera thường sử dụng cảm biến có kích thước pixel nhỏ nhưng độ nhạy sáng cao để đảm bảo khả năng phát hiện chi tiết.

• Trong quy trình SMT (Surface Mount Technology)

Camera không chỉ đảm bảo việc đặt linh kiện chính xác mà còn kiểm tra chất lượng mối hàn, phát hiện lỗi thiếu chân, lệch vị trí hoặc nứt linh kiện. Các dòng camera hỗ trợ giao thức truyền tải tốc độ cao như GigE Vision hoặc CoaXPress thường được ưu tiên để đáp ứng băng thông dữ liệu lớn và nhịp độ sản xuất khắt khe.

• Trong ngành ô tô

Camera hỗ trợ kiểm tra kích thước chi tiết, kiểm tra mối hàn, phát hiện sai lệch lắp ráp và xác nhận sự hiện diện của linh kiện trước khi chuyển sang công đoạn tiếp theo.

• Ở lĩnh vực thực phẩm và đồ uống

Camera giúp kiểm tra bao bì, hạn sử dụng, nhãn mác, mức chất lỏng, nắp chai và mã QR với tốc độ cao mà vẫn đảm bảo độ chính xác.

• Đối với ngành dược phẩm

Camera được sử dụng để xác minh mã truy xuất, kiểm tra viên thuốc, kiểm tra tem chống giả và giảm thiểu nguy cơ đưa sản phẩm lỗi ra thị trường.

>>> Xem thêm:

Camera công nghiệp kiểm tra lỗi hàn: Giải pháp kiểm tra mối hàn tự động cho nhà máy điện tử

Khi nào nên sử dụng giải pháp đo kích thước 3D bằng camera công nghiệp trong kiểm tra cơ khí?

4. Tích hợp camera công nghiệp vào dây chuyền sản xuất

Việc tích hợp camera công nghiệp vào dây chuyền thành công không chỉ phụ thuộc vào phần cứng mà là sự kết hợp chặt chẽ giữa hệ thống quang học, chiếu sáng và thuật toán xử lý ảnh.

• Thiết kế quang học: Lựa chọn ống kính có tiêu cự và độ phân giải phù hợp với cảm biến, đảm bảo trường nhìn bao quát vùng cần kiểm tra với độ chi tiết đủ để phát hiện khuyết tật.
• Hệ thống chiếu sáng: Đây là yếu tố then chốt quyết định chất lượng hình ảnh. Việc sử dụng ánh sáng đơn sắc, ánh sáng phân cực hoặc ánh sáng tán xạ giúp làm nổi bật đặc tính bề mặt và loại bỏ phản xạ không mong muốn từ vật liệu kim loại hoặc nhựa bóng.
• Đồng bộ hóa: Cần thiết lập cơ chế kích hoạt chính xác giữa cảm biến vị trí và thời điểm chụp ảnh của camera. Độ trễ phải được kiểm soát ở mức micro-giây để đảm bảo hình ảnh luôn được ghi nhận tại vị trí tối ưu cho thuật toán xử lý.

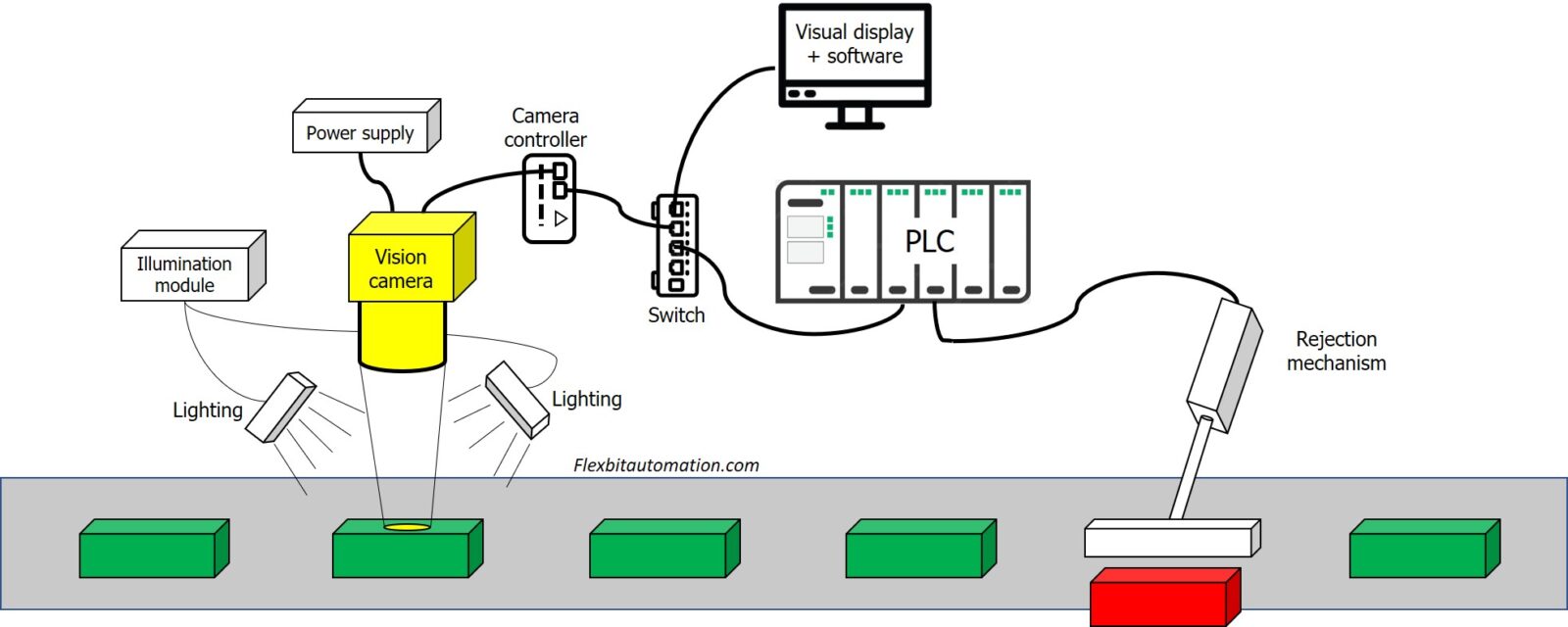

Trong các hệ thống robot tự động, camera còn đóng vai trò quan trọng trong việc định vị sản phẩm, dẫn hướng gắp và kiểm tra sau lắp ráp, đồng thời phối hợp với PLC hoặc hệ thống MES để đảm bảo vận hành đồng bộ.

Xu hướng hiện nay không chỉ dừng ở việc ghi nhận hình ảnh mà còn kết hợp cùng trí tuệ nhân tạo (AI) để tự động học mẫu lỗi, nâng cao khả năng phát hiện các khuyết tật phức tạp và giảm thời gian huấn luyện hệ thống.

5. Lựa chọn đúng camera là nền tảng của một hệ thống Machine Vision hiệu quả

Camera công nghiệp không chỉ là thiết bị ghi nhận hình ảnh mà còn quyết định trực tiếp đến độ chính xác, tốc độ và khả năng mở rộng của toàn bộ hệ thống kiểm tra tự động. Việc lựa chọn đúng loại camera, cảm biến, độ phân giải và giao thức truyền dữ liệu sẽ giúp doanh nghiệp tối ưu hiệu quả đầu tư, đồng thời đảm bảo hệ thống vận hành ổn định trong thời gian dài.
