Fuji Prescale – Giải pháp trực quan hóa áp lực trong ép khuôn và lắp ráp linh kiện điện tử
Fuji Prescale là giải pháp trực quan hóa áp lực tiếp xúc được sử dụng rộng rãi trong công nghiệp, đặc biệt khi cần đánh giá phân bố lực trên bề mặt trong không gian hẹp, hình học phức tạp hoặc điều kiện lắp ráp thực tế. Công nghệ này hoạt động như một phim đo lường áp lực, cho phép kỹ sư xác định vùng chịu tải, mức độ phân bố lực và các điểm bất thường trong quá trình ép khuôn, lắp ráp linh kiện điện tử hoặc siết chặt cơ khí mà không cần tích hợp hệ thống cảm biến phức tạp.
1. Fuji Prescale là gì và nguyên lý hoạt động
Fuji Prescale là loại phim đo lường áp lực do Fujifilm phát triển, hoạt động dựa trên nguyên lý vi nang cảm áp. Khi chịu tác động của lực nén, các vi nang bên trong phim sẽ vỡ và tạo ra màu sắc với cường độ tương ứng với mức áp lực tác động lên bề mặt.
Sau quá trình đo, kỹ sư có thể:
- Quan sát trực quan vùng tiếp xúc
- Xác định độ đồng đều của áp lực
- Định lượng giá trị áp lực thông qua phần mềm phân tích chuyên dụng
- So sánh kết quả giữa các lần thử nghiệm để tối ưu thiết kế hoặc quy trình sản xuất
Ưu điểm lớn nhất của Fuji Prescale là khả năng ghi nhận toàn bộ bề mặt tiếp xúc thay vì chỉ đo tại một vài điểm như cảm biến lực truyền thống. Điều này đặc biệt hữu ích khi cần đánh giá các hiện tượng lệch lực, thiếu lực hoặc quá tải cục bộ trong môi trường sản xuất thực tế.
Tùy theo dải áp lực cần đo, Fujifilm cung cấp nhiều loại Prescale khác nhau từ áp suất thấp đến áp suất cực cao, phù hợp với nhiều ứng dụng công nghiệp khác nhau.
2. Ứng dụng Fuji Prescale trong kiểm tra áp lực ép khuôn
Trong ngành sản xuất linh kiện cơ khí chính xác, nhựa kỹ thuật và vật liệu composite, chất lượng sản phẩm phụ thuộc rất lớn vào sự đồng đều của lực ép. Chỉ cần áp lực phân bố không đúng, doanh nghiệp có thể gặp các vấn đề như:
- Biến dạng sản phẩm
- Bavia hoặc thiếu vật liệu
- Độ dày không đồng nhất
- Tuổi thọ khuôn giảm
- Tăng tỷ lệ sản phẩm lỗi
Bằng cách đặt Fuji Prescale vào giữa hai bề mặt tiếp xúc của khuôn, kỹ sư có thể nhanh chóng đánh giá:
- Mức độ đồng đều của lực ép
- Vị trí xuất hiện điểm nóng áp lực
- Khu vực áp lực thấp gây thiếu vật liệu
- Hiệu quả của việc căn chỉnh khuôn

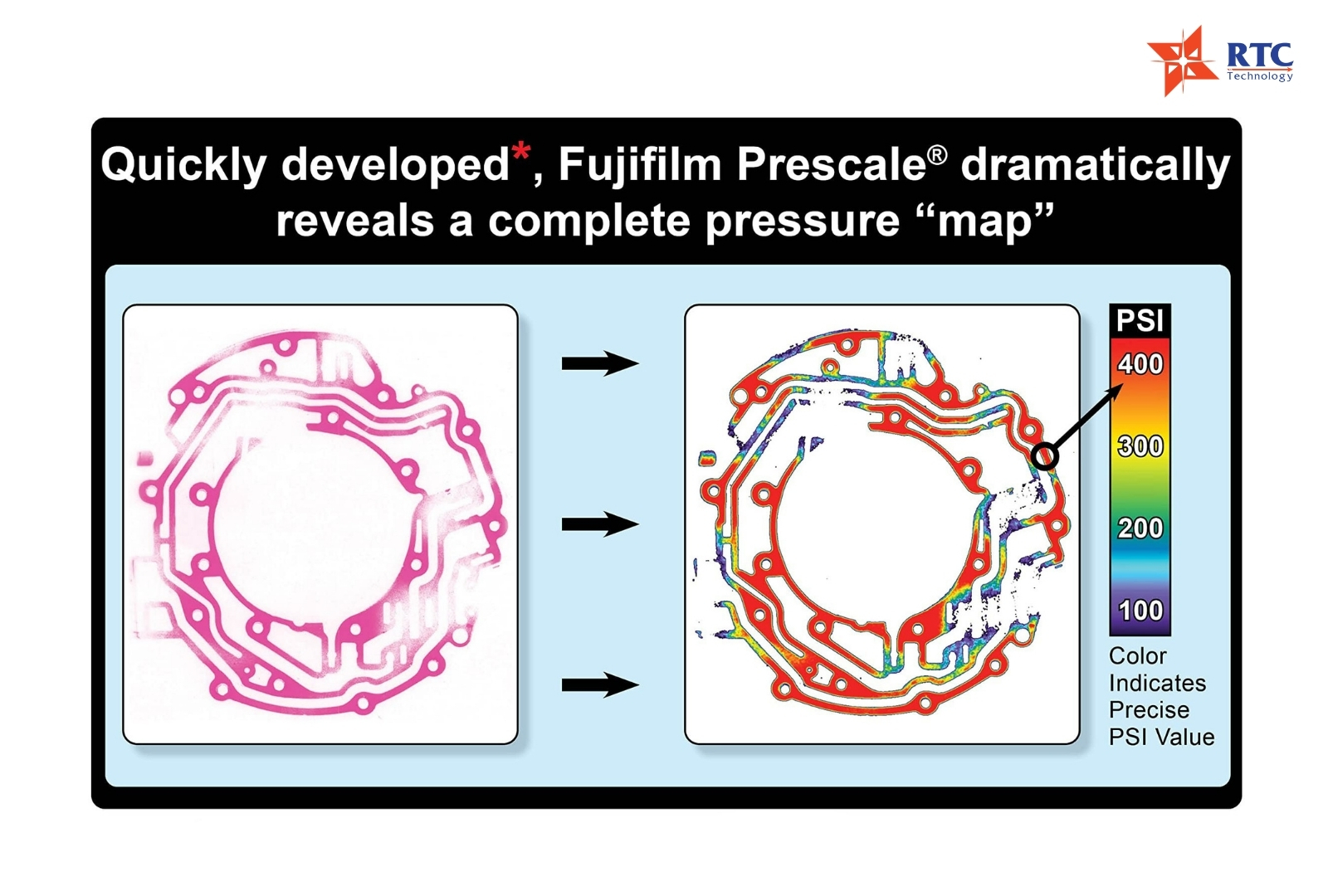

Trong thực tế, Fuji Prescale còn đóng vai trò như một “bản đồ dự báo” tình trạng khuôn. Trước khi đưa khuôn vào sản xuất hàng loạt, việc kiểm tra phân bố áp lực đóng khuôn giúp phát hiện sớm các vùng có nguy cơ gây lỗi ba via, sai lệch dòng chảy nhựa hoặc biến dạng cục bộ trên bề mặt phân khuôn.
Ngoài ra, bằng cách so sánh kết quả đo giữa các chu kỳ bảo trì, kỹ sư có thể dự đoán các vị trí chịu ma sát lớn và lên kế hoạch bảo trì chủ động thay vì chờ sự cố xảy ra. Đây là lợi thế quan trọng trong các dây chuyền ép nhựa và ép khuôn kim loại, nơi độ ổn định của khuôn ảnh hưởng trực tiếp đến năng suất và chi phí vận hành.
Việc lựa chọn đúng loại phim theo dải áp lực vận hành – Low, Medium, High hoặc Super High pressure – là yếu tố then chốt để thu được kết quả đo chính xác và có giá trị phân tích.
3. Tối ưu hóa kiểm tra áp lực tiếp xúc linh kiện điện tử và lắp ráp
Trong công nghiệp điện tử, việc kiểm tra áp lực tiếp xúc linh kiện điện tử đòi hỏi độ chính xác cao để đảm bảo độ dẫn nhiệt ổn định giữa chip xử lý và tản nhiệt, hoặc độ kín khít của các module cảm biến. Đây là nhóm ứng dụng mà sai lệch áp lực dù rất nhỏ cũng có thể dẫn đến suy giảm hiệu suất hoặc lỗi vận hành lâu dài.
Một ứng dụng điển hình là hệ thống tản nhiệt cho CPU/GPU. Khi áp dụng Fuji Prescale, kỹ sư có thể kiểm tra xem bề mặt tiếp xúc giữa chip và heatsink đã đạt độ phẳng tối ưu hay chưa. Nếu áp lực không đồng đều, các khoảng trống siêu nhỏ sẽ xuất hiện, làm giảm khả năng truyền nhiệt và có thể gây ra hiện tượng quá nhiệt. Trong các thiết bị hiệu năng cao, đây là nguyên nhân trực tiếp làm giảm tốc độ xử lý và độ ổn định của hệ thống.
Fuji Prescale cũng được sử dụng để đánh giá lực tiếp xúc tại các socket IC, connector, cụm bonding hoặc các module cảm biến có yêu cầu kín khít cao. Khi lực tiếp xúc quá thấp, điện trở tiếp xúc có thể tăng lên, gây suy giảm tín hiệu hoặc lỗi truyền dẫn. Ngược lại, áp lực quá lớn có thể làm nứt linh kiện, cong PCB hoặc gây biến dạng cơ học tại vùng lắp ráp.
Một điểm quan trọng trong kiểm tra điện tử là khả năng phân tích dữ liệu khách quan. Kết quả trên phim Prescale có thể kết hợp với phần mềm phân tích chuyên dụng như FPD-8010E, cho phép chuyển đổi hình ảnh màu trên phim thành dữ liệu số và bản đồ phân bố áp lực. Nhờ đó, việc đánh giá không chỉ dừng ở quan sát trực quan mà còn có thể định lượng, so sánh và lưu trữ phục vụ truy xuất chất lượng.
Trong các cụm lắp ráp mật độ cao, cách tiếp cận này giúp kỹ sư tối ưu thiết kế cơ khí, điều chỉnh lực ép và cải thiện độ tin cậy của sản phẩm trước khi đưa vào sản xuất hàng loạt.
4. Đo áp lực xiết bulong bằng phim Prescale và lựa chọn nhà phân phối chính hãng
Lực siết bulong không phù hợp là nguyên nhân phổ biến dẫn đến rung động, lỏng kết cấu hoặc hư hỏng chi tiết máy. Trong thực tế, giá trị mô-men xoắn không phải lúc nào cũng phản ánh chính xác lực kẹp thực tế do ảnh hưởng của:
- Ma sát ren
- Chất lượng bề mặt
- Điều kiện bôi trơn
- Sai lệch gia công

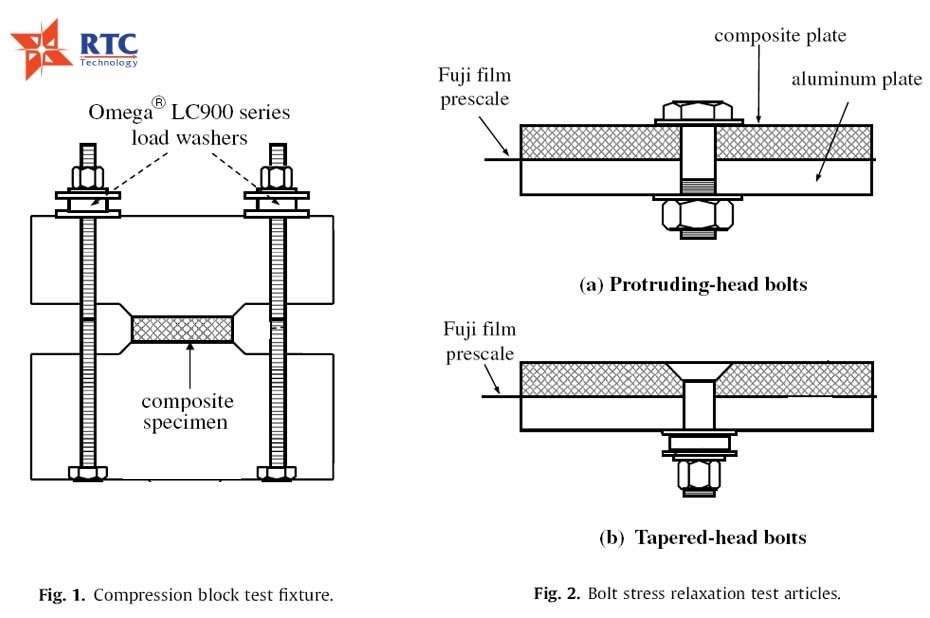

Vì vậy, nhiều doanh nghiệp sử dụng Fuji Prescale để đo áp lực xiết bulong bằng phim prescale và đánh giá trực tiếp lực kẹp thực tế tại vị trí lắp ghép. Phương pháp này đặc biệt hữu ích trong các cụm linh kiện đòi hỏi siết chặt bằng bulong như vỏ hộp cứng, module quang học, đồ gá chính xác hoặc các kết cấu có bề mặt tiếp xúc nhạy cảm.
Kết quả đo giúp kỹ sư:
- Xác nhận chất lượng quá trình lắp ráp
- So sánh hiệu quả giữa các thông số siết
- Tối ưu quy trình kiểm soát chất lượng
- Giảm nguy cơ hỏng hóc trong quá trình vận hành
Ngoài ra, dữ liệu đo còn cho phép quan sát biến dạng vật liệu dưới tác động của bulong. Từ đó, kỹ sư có thể hiệu chỉnh quy trình siết để tránh làm nứt vỡ bo mạch, làm vênh bề mặt tiếp xúc hoặc gây ứng suất dư không mong muốn trong cụm lắp ráp.
Để đảm bảo độ chính xác của kết quả đo và tính ổn định trong quá trình sử dụng, doanh nghiệp nên lựa chọn nhà phân phối prescale Fujifilm chính hãng có khả năng tư vấn đúng dải đo, loại phim phù hợp và hỗ trợ kỹ thuật chuyên sâu. Việc chọn sai loại Prescale có thể dẫn đến sai lệch kết quả hoặc không khai thác hết khả năng của hệ thống đo.
Nếu doanh nghiệp đang cần triển khai giải pháp kiểm tra chất lượng trực quan, RTC có thể hỗ trợ tư vấn các hệ thống Machine Vision và tự động hóa công nghiệp phù hợp với quy trình sản xuất thực tế.
