Machine Vision cho dây chuyền SMT: Giải pháp AOI thông minh

Trong bối cảnh sản xuất điện tử ngày càng hướng tới Smart Factory và yêu cầu chất lượng ngày càng khắt khe từ các tập đoàn công nghệ toàn cầu, Machine Vision cho dây chuyền SMT đã trở thành công nghệ không thể thiếu để đảm bảo mục tiêu Zero-Defect Manufacturing. Với tốc độ sản xuất lên tới hàng chục nghìn linh kiện mỗi giờ và các linh kiện siêu nhỏ như 0201, 01005 hay BGA, việc kiểm tra bằng mắt thường không còn đáp ứng được yêu cầu về độ chính xác, tốc độ và tính ổn định.

Bài viết này sẽ giúp Ban Giám đốc nhà máy, Giám đốc Sản xuất và Giám đốc Vận hành hiểu rõ vai trò của Machine Vision cho dây chuyền SMT, từ các ứng dụng quan trọng trong kiểm tra PCB, AOI SMT và AI Vision, đến những lợi ích về chất lượng, năng suất và khả năng hoàn vốn (ROI). Đồng thời, bài viết cũng cung cấp các tiêu chí quan trọng để lựa chọn giải pháp phù hợp, giúp doanh nghiệp nâng cao năng lực cạnh tranh và đáp ứng các tiêu chuẩn của chuỗi cung ứng điện tử toàn cầu.

1. Machine Vision trong dây chuyền SMT là gì?

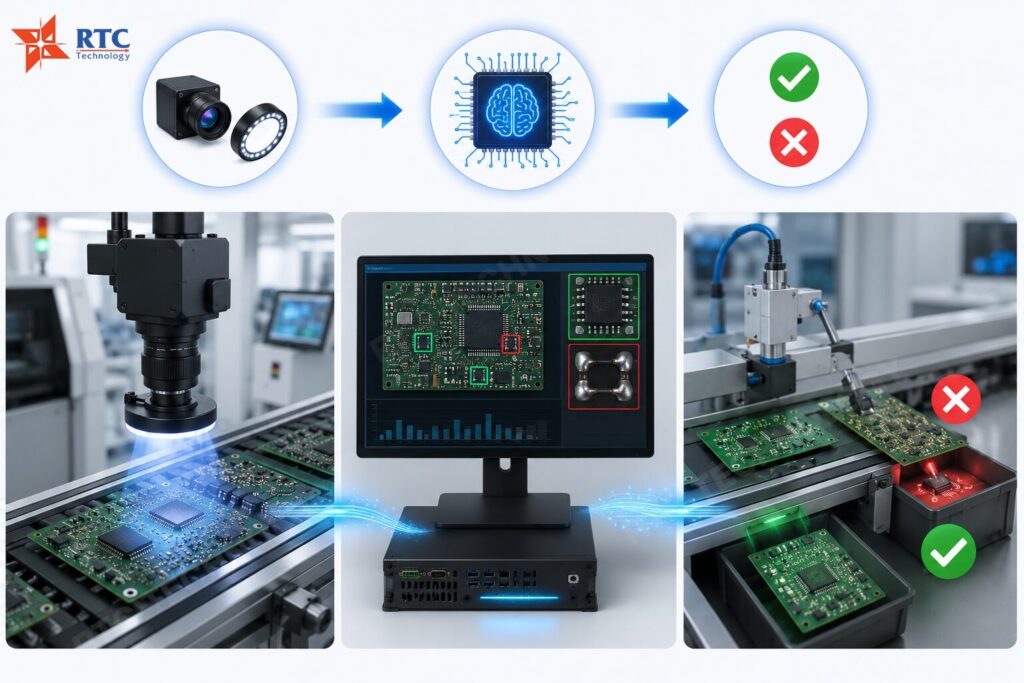

Machine Vision cho dây chuyền SMT (Thị giác máy tính trong dây chuyền dán bề mặt) là hệ thống tích hợp giữa phần cứng thu nhận hình ảnh tốc độ cao (Camera công nghiệp, hệ thống chiếu sáng chuyên dụng, thấu kính telecentric) và phần mềm xử lý thuật toán tiên tiến. Hệ thống này đóng vai trò như “đôi mắt thông minh” và “não bộ phân tích” thay thế hoàn toàn sức người trong việc giám sát, định vị, đo lường và phát hiện khuyết tật sản phẩm trên bo mạch mạch in (PCB).

Trong kiến trúc của một dây chuyền SMT hiện đại, hệ thống Machine Vision không tồn tại độc lập mà được nhúng trực tiếp hoặc đặt xen kẽ giữa các công đoạn cốt lõi:

• Đầu vào hình ảnh (Image Acquisition): Sử dụng camera độ phân giải cao (thường từ 5MP đến 25MP) phối hợp cùng hệ thống đèn LED đa hướng (RGB hoặc Coaxial) để bắt trọn từng chi tiết của linh kiện mà không bị ảnh hưởng bởi độ bóng của mối hàn.
• Xử lý và Phân tích (Processing & Analysis): Các thuật toán Pattern Matching (Khớp mẫu), Blob Analysis (Phân tích khối), và Edge Detection (Phát hiện cạnh) trích xuất các đặc trưng hình học của linh kiện để so sánh với file thiết kế CAD tiêu chuẩn.
• Phản hồi thời gian thực (Real-time Feedback): Đưa ra quyết định Pass/Fail, kích hoạt cơ cấu loại bỏ hàng lỗi hoặc gửi tín hiệu hiệu chỉnh ngược về máy đúp linh kiện hoặc máy in kem hàn.

2. Vì sao dây chuyền SMT hiện đại không thể thiếu hệ thống Vision?

Sự tiến hóa của ngành công nghiệp bán dẫn và linh kiện điện tử đang đặt ra những thách thức chưa từng có cho các Giám đốc Sản xuất (Production Directors). Dưới đây là 3 lý do cốt lõi khiến Machine Vision trở thành cấu phần bắt buộc, chứ không còn là một tùy chọn nâng cấp nâng cao:

2.1 Thu nhỏ kích thước linh kiện

Xu hướng thiết kế thiết kế phần cứng thông minh yêu cầu tích hợp nhiều tính năng trong một không gian cực hẹp. Việc chuyển đổi từ các gói linh kiện chuẩn 0402 sang 0201 và hiện nay là 01005 (kích thước chỉ vỏn vẹn 0.4mm x 0.2mm) khiến mắt người, ngay cả khi dùng kính hiển vi hoàn toàn không có khả năng kiểm tra xác suất một cách chính xác ở tốc độ cao. Chỉ có các camera SMT chuyên dụng với độ phân giải sub-micron mới có thể nhận diện rõ ràng.

2.2 Tốc độ và Sản lượng

Một máy mounter SMT hiện đại có khả năng đóng chip với tốc độ lên đến 100,000 CPH (Components Per Hour – Linh kiện mỗi giờ). Mọi sai sót trong quá trình căn chỉnh nếu không được phát hiện ngay lập tức sẽ dẫn đến việc hàng loạt bo mạch bị lỗi trong vòng vài phút, gây thiệt hại nghiêm trọng về chi phí nguyên vật liệu.

2.3 Tiêu chuẩn chất lượng khắt khe từ thị trường FDI

Các doanh nghiệp trong chuỗi cung ứng của Apple, Samsung và nhiều tập đoàn điện tử toàn cầu đều áp dụng tiêu chuẩn kiểm soát chất lượng rất nghiêm ngặt. Đối với các sản phẩm điện tử, ô tô, y tế và bán dẫn, tỷ lệ lỗi thường được kiểm soát ở mức PPM (Parts Per Million). Chỉ một vài sản phẩm lỗi trên một triệu sản phẩm cũng có thể làm tăng chi phí bảo hành, ảnh hưởng đến uy tín và làm gián đoạn chuỗi cung ứng.

Trong khi đó, phương pháp Manual Visual Inspection (MVI) phụ thuộc hoàn toàn vào khả năng quan sát của con người. Sau nhiều giờ làm việc liên tục, sự mệt mỏi của mắt, áp lực về tốc độ sản xuất và tính chủ quan trong quá trình đánh giá khiến tỷ lệ bỏ sót lỗi có thể lên tới 15–20%, đặc biệt đối với các linh kiện kích thước siêu nhỏ, mối hàn có độ phản xạ cao hoặc các lỗi ngoại quan khó nhận biết.

Ngược lại, Machine Vision cho dây chuyền SMT sử dụng camera công nghiệp, hệ thống chiếu sáng chuyên dụng và AI để kiểm tra 100% sản phẩm với tốc độ cao và độ chính xác ổn định. Hệ thống có thể phát hiện các lỗi như thiếu linh kiện, sai cực tính, lệch vị trí, cầu hàn, hở chân IC và các lỗi ngoại quan ở cấp độ micron mà mắt người khó nhận biết. Nhờ đó, doanh nghiệp giảm đáng kể tỷ lệ bỏ sót lỗi, nâng cao First Pass Yield (FPY), giảm chi phí rework và đáp ứng các tiêu chuẩn chất lượng khắt khe của chuỗi cung ứng toàn cầu.

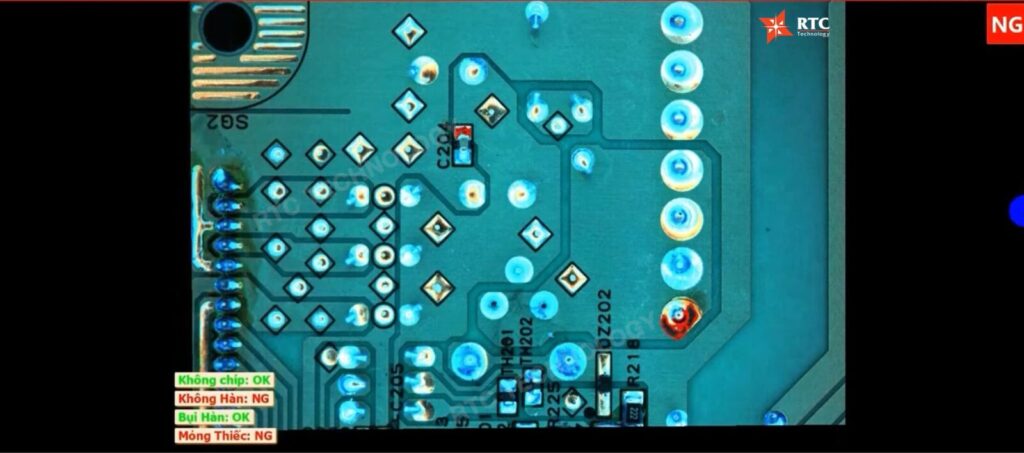

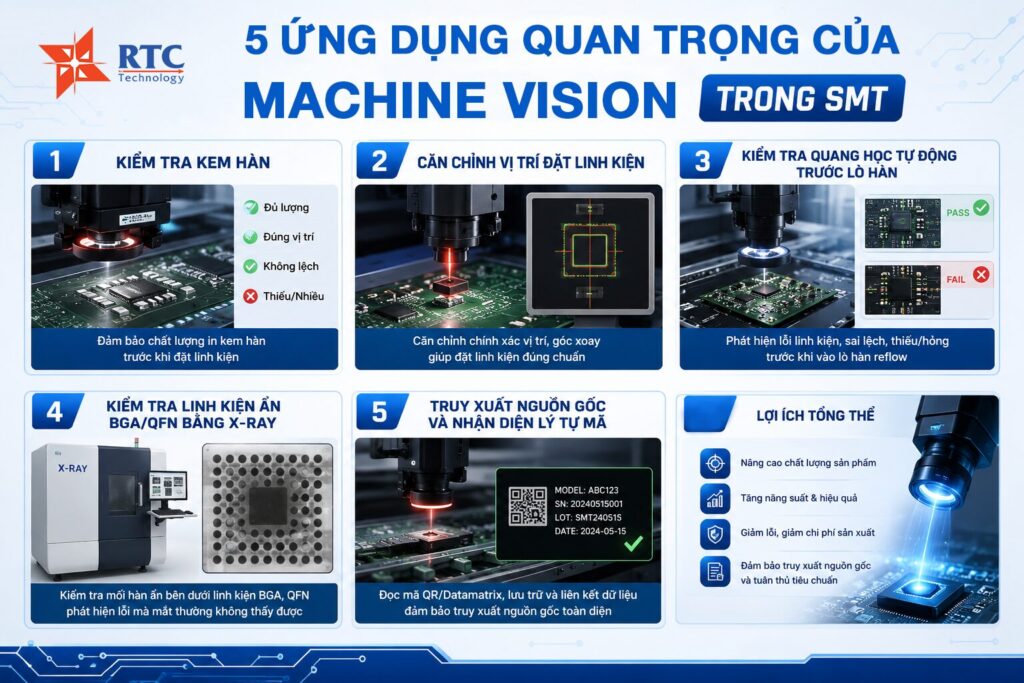

3. 5 ứng dụng quan trọng của Machine Vision trong SMT

Hệ thống thị giác máy tính được triển khai xuyên suốt toàn bộ chu trình SMT thông qua 3 phân đoạn kiểm tra chính: SPI (Kiểm tra kem hàn), AOI (Kiểm tra quang học tự động), và AXI (Kiểm tra tia X tự động).

3.1. Kiểm tra kem hàn (SPI – Solder Paste Inspection)

Hơn 60% các lỗi trên dây chuyền SMT bắt nguồn từ công đoạn in kem hàn. Hệ thống SPI sử dụng công nghệ Machine Vision 3D (thường là công nghệ Moire fringe) để đo lường cấu trúc hình học của các lớp kem hàn được in trên các pad đồng.

• Chỉ số kiểm tra: Thể tích, Diện tích, Chiều cao, và Độ lệch tâm.
• Giá trị mang lại: Ngăn chặn các lỗi thiếu thiếc, thừa thiếc, hoặc cầu thiếc trước khi bo mạch bước vào công đoạn đặt linh kiện đắt tiền.

3.2. Căn chỉnh vị trí đặt linh kiện (Vision-Guided Placement)

Được tích hợp trực tiếp bên trong các cánh tay robot hoặc đầu hút của máy SMT Mounter. Camera quét qua các điểm chuẩn (Fiducial Marks) trên bo mạch PCB và linh kiện điện tử để tính toán tọa độ X, Y, theta.

• Cơ chế: Nếu chip bị lệch góc trong khay định vị, phần mềm Machine Vision sẽ tính toán sai số sai lệch và gửi lệnh hiệu chỉnh thời gian thực đến motor servo của đầu hút để điều chỉnh lại góc thả một cách chính xác tuyệt đối.

3.3. Kiểm tra quang học tự động trước và sau lò hàn

Ứng dụng kiểm tra ngay sau khi linh kiện được đặt lên kem hàn nhưng chưa đi qua lò gia nhiệt.

• Ứng dụng: Phát hiện nhanh các lỗi mất linh kiện, ngược cực, lệch vị trí, hoặc lộn ngược linh kiện.
• Lợi ích chiến lược: Tại công đoạn này, việc sửa chữa (Rework) cực kỳ dễ dàng và chi phí thấp vì thiếc hàn chưa bị nóng chảy.

Ứng dụng kiểm tra sau lò hàn, đây là chốt chặn chất lượng quan trọng nhất bằng giải pháp AOI SMT. Lúc này, mối hàn đã đông đặc hoàn toàn. Hệ thống ứng dụng nguồn sáng đa góc nghiêng để tạo ra bản đồ phản xạ ánh sáng trên mối hàn.

• Ứng dụng: Phát hiện lỗi dựng bia, bóng khí, mối hàn lạnh, không thấm thiếc, và cầu thiếc chân pin mịn của các IC, QFP.

3.4. Kiểm tra linh kiện ẩn BGA/QFN bằng X-ray

Đối với các linh kiện có chân hàn ẩn dưới bụng như BGA (Ball Grid Array) hay QFN, ánh sáng quang học thông thường của camera SMT không thể xuyên thấu. Lúc này, Machine Vision kết hợp cùng tia X (Automated X-ray Inspection) để dựng lại cấu trúc 2D hoặc 3D (Computed Tomography) của các viên bi thiếc bên trong.

• Ứng dụng: Phát hiện rỗng bên trong mối hàn (Voiding percentage), ngắn mạch ngầm, rạn nứt mối hàn.

3.5. Truy xuất nguồn gốc và nhận diện ký tự mã (OCR/OCV)

Hệ thống xử lý ảnh đọc tự động các mã 1D, 2D DataMatrix hoặc các ký tự số, ký hiệu seri in trên bề mặt PCB (Laser marking) và nhãn linh kiện. Điều này giúp đồng bộ hóa dữ liệu chất lượng của từng bo mạch lên hệ thống MES (Manufacturing Execution System) của nhà máy, phục vụ việc truy xuất nguồn gốc sản phẩm trọn đời.

>> Xem thêm: Hệ thống Machine Vision kiểm tra PCB và linh kiện điện tử

4. AI Vision đang thay đổi hoạt động kiểm tra linh kiện SMT như thế nào?

Mặc dù hệ thống Machine Vision dựa trên thuật toán truyền thống (Rule-based) hoạt động rất tốt, nhưng chúng tồn tại một điểm yếu cốt tử: Tỷ lệ báo lỗi giả cao (High False Alarm/False Call Rate). Khi có sự thay đổi nhỏ về độ bóng của bảng mạch, sự khác biệt về màu sắc của vỏ linh kiện giữa các lô hàng (Vendor variation), thuật toán truyền thống thường hiểu nhầm đó là lỗi.

Đây là lúc công nghệ AI Vision SMT (Trí tuệ nhân tạo kết hợp thị giác máy tính) dựa trên Deep Learning (Học sâu) tạo ra cuộc cách mạng.

Xu hướng kết hợp: Các hệ thống kiểm tra tiên tiến hiện nay ứng dụng giải pháp Hybrid: Dùng Rule-based để đo lường chính xác các kích thước cơ học vật lý, kết hợp dùng AI Deep Learning để phân loại (Classification) các lỗi ngoại quan phức tạp như vết xước bề mặt, dị vật, hoặc khuyết tật keo phủ (Conformal coating).

5. ROI đầu tư và tiêu chí lựa chọn hệ thống Machine Vision phù hợp

Đối với các cấp quản lý C-level tại các nhà máy điện tử lớn, quyết định đầu tư hệ thống Machine Vision không chỉ là câu chuyện công nghệ mà là bài toán tài chính chiến lược.

5.1. Phân tích chỉ số hoàn vốn (ROI – Return on Investment)

Việc triển khai tích hợp hệ thống kiểm tra linh kiện SMT bằng thị giác máy tính mang lại dòng tiền hoàn vốn thông qua các khía cạnh rõ ràng:

• Cắt giảm chi phí nhân công: Một hệ thống AOI/AI Vision có thể thay thế từ 3-4 công nhân kiểm tra thủ công trên một ca làm việc, tiết kiệm hàng chục nghìn USD chi phí nhân sự mỗi năm trên một line.
• Giảm thiểu chi phí phế phẩm (Scrap Cost): Phát hiện lỗi sớm tại công đoạn SPI hoặc Pre-Reflow giúp tái sử dụng lại bo mạch và linh kiện (chỉ cần rửa thiếc, không cần rã hàn), tránh lãng phí vật tư đắt tiền.
• Bảo vệ uy tín thương hiệu: Loại bỏ nguy cơ hàng lỗi lọt ra ngoài thị trường (Field failure), tránh các khoản phạt hợp đồng từ khách hàng lớn hoặc chi phí triệu hồi sản phẩm khổng lồ.

5.2. Các tiêu chí cốt lõi khi lựa chọn nhà cung cấp giải pháp Machine Vision cho dây chuyền SMT

Việc đầu tư một hệ thống Machine Vision cho dây chuyền SMT không chỉ là lựa chọn thiết bị kiểm tra mà còn là quyết định ảnh hưởng trực tiếp đến năng suất, chất lượng và khả năng mở rộng của dây chuyền trong nhiều năm tới. Đối với các doanh nghiệp đang triển khai AOI SMT, camera SMT, giải pháp kiểm tra PCB và kiểm tra linh kiện SMT, việc lựa chọn đúng nhà cung cấp sẽ quyết định mức độ ổn định của toàn bộ quy trình sản xuất.

Do đó, bên cạnh yếu tố chi phí, doanh nghiệp cần đánh giá tổng thể về công nghệ, khả năng tích hợp và năng lực hỗ trợ của nhà cung cấp để đảm bảo hệ thống đáp ứng tốt cả nhu cầu hiện tại lẫn định hướng phát triển trong tương lai.

Độ phân giải camera và khả năng đo lường chính xác

Độ phân giải của camera, kích thước pixel và chất lượng hệ thống quang học là những yếu tố quyết định khả năng phát hiện lỗi của hệ thống Machine Vision. Với các ứng dụng camera SMT và AOI SMT, độ chính xác hình ảnh là nền tảng để thực hiện kiểm tra PCB và kiểm tra linh kiện SMT một cách ổn định, đặc biệt khi dây chuyền phải xử lý các linh kiện có kích thước ngày càng nhỏ.

Doanh nghiệp cần đảm bảo hệ thống có thể kiểm tra chính xác các linh kiện có kích thước nhỏ nhất đang sử dụng trên dây chuyền, đồng thời vẫn đáp ứng được lộ trình phát triển sản phẩm trong 3–5 năm tới. Ví dụ, với các linh kiện siêu nhỏ như 01005, hệ thống nên đạt độ phân giải đo lường ở mức dưới 10 µm, kết hợp với ống kính Telecentric và hệ thống chiếu sáng chuyên dụng để đảm bảo độ chính xác và tính lặp lại trong quá trình kiểm tra. Đây là yêu cầu đặc biệt quan trọng đối với các ứng dụng kiểm tra PCB có mật độ linh kiện cao và các bài toán kiểm tra linh kiện SMT đòi hỏi độ tin cậy lớn.

Khả năng tích hợp với dây chuyền SMT và hệ thống Smart Factory

Một hệ thống Machine Vision hiện đại không nên hoạt động như một thiết bị độc lập mà cần có khả năng kết nối với toàn bộ hệ sinh thái sản xuất thông minh.

Doanh nghiệp nên ưu tiên các giải pháp hỗ trợ các chuẩn giao tiếp phổ biến như IPC-CFX và Hermes Standard, cho phép trao đổi dữ liệu tự động giữa máy in kem hàn, máy gắp đặt linh kiện, AOI SMT, SPI, MES và các hệ thống quản lý sản xuất khác. Khả năng kết nối Machine-to-Machine (M2M) giúp dữ liệu kiểm tra được đồng bộ theo thời gian thực, hỗ trợ truy xuất nguồn gốc, phân tích chất lượng và tối ưu hóa quy trình sản xuất. Khi hệ thống camera SMT được tích hợp tốt với dây chuyền, hoạt động kiểm tra PCB và kiểm tra linh kiện SMT sẽ trở nên liền mạch hơn, giảm thiểu thao tác thủ công và nâng cao hiệu quả vận hành.

Khả năng mở rộng và ứng dụng AI trong tương lai

Khi sản phẩm ngày càng đa dạng và yêu cầu chất lượng ngày càng cao, các thuật toán kiểm tra truyền thống sẽ gặp khó khăn trong việc nhận diện những lỗi ngoại quan phức tạp hoặc dễ gây báo lỗi giả (False Call).

Vì vậy, doanh nghiệp nên lựa chọn những nền tảng Machine Vision có khả năng tích hợp AI Vision và Deep Learning, cho phép hệ thống liên tục học từ dữ liệu thực tế để nâng cao độ chính xác trong quá trình kiểm tra. Đây là yếu tố quan trọng giúp giảm thời gian xác minh của bộ phận QA/QC, giảm tỷ lệ báo lỗi giả, đồng thời tăng khả năng thích ứng khi thay đổi mẫu mã hoặc triển khai sản phẩm mới mà không cần xây dựng lại toàn bộ chương trình kiểm tra.

Đối với các hệ thống AOI SMT hiện đại, khả năng ứng dụng AI còn giúp nâng cao hiệu quả kiểm tra PCB và kiểm tra linh kiện SMT trong các môi trường sản xuất có biến động lớn về chủng loại sản phẩm.

Năng lực hỗ trợ kỹ thuật và dịch vụ sau bán hàng tại Việt Nam

Trong môi trường sản xuất liên tục 24/7, thời gian dừng máy (Downtime) do sự cố hệ thống có thể gây thiệt hại lớn về sản lượng, tiến độ giao hàng và chi phí vận hành. Vì vậy, năng lực hỗ trợ kỹ thuật của nhà cung cấp là một tiêu chí không thể bỏ qua.Doanh nghiệp nên ưu tiên các đơn vị có đội ngũ kỹ sư ứng dụng và kỹ sư dịch vụ tại Việt Nam, có khả năng khảo sát, lắp đặt, đào tạo vận hành, tối ưu chương trình kiểm tra và phản hồi sự cố trong thời gian ngắn.

Bên cạnh đó, khả năng cung cấp phụ tùng thay thế, hỗ trợ bảo trì định kỳ, cập nhật phần mềm và tư vấn nâng cấp hệ thống cũng là những yếu tố quan trọng giúp đảm bảo dây chuyền SMT luôn vận hành ổn định, duy trì hiệu suất cao và giảm thiểu rủi ro trong quá trình sản xuất. Với các hệ thống camera SMT và AOI SMT, dịch vụ hỗ trợ tại chỗ càng đóng vai trò then chốt để duy trì chất lượng kiểm tra PCB và kiểm tra linh kiện SMT ở mức ổn định lâu dài.

=> Liên hệ RTC Technology để tư vấn giải pháp kiểm tra toàn diện cho dây chuyền sản xuất SMT

6. Kết luận & FAQ

6.1 Kết luận

Machine Vision cho dây chuyền SMT đang trở thành tiêu chuẩn của các nhà máy điện tử hiện đại, giúp nâng cao chất lượng, giảm lỗi và tối ưu hiệu quả sản xuất. Khi kết hợp với AI Vision, doanh nghiệp có thể tự động hóa hoạt động kiểm tra, giảm chi phí vận hành, đáp ứng các tiêu chuẩn khắt khe của chuỗi cung ứng toàn cầu và tạo nền tảng vững chắc cho lộ trình phát triển Smart Factory.

6.2 Các câu hỏi thường gặp (FAQ)

Hệ thống Machine Vision 2D và 3D trong kiểm tra SMT khác nhau như thế nào?

Hệ thống 2D chỉ thu thập hình ảnh phẳng dựa trên độ tương phản màu sắc, dễ bị đánh lừa bởi bóng đổ và không đo được chiều cao. Trong khi đó, hệ thống 3D (đặc biệt trong SPI và AOI hiện đại) sử dụng công nghệ tạo bóng hoặc đo lường phase để tính toán chính xác thể tích, chiều cao mối hàn, giúp phát hiện các lỗi như nâng chân chip mà 2D thường bỏ sót.

Tỷ lệ lỗi giả (False Call Rate) lý tưởng của một hệ thống AOI SMT chạy AI là bao nhiêu?

Với các hệ thống Rule-based truyền thống, tỷ lệ lỗi giả có thể dao động từ 10% đến 50% tùy thuộc vào độ phức tạp của bo mạch. Tuy nhiên, khi nâng cấp lên công nghệ AI Vision SMT, tỷ lệ báo lỗi giả có thể được kéo giảm xuống mức dưới 1% – 2%, giúp giảm tải tối đa cho công nhân tại trạm xác minh.

Hệ thống Machine Vision cho dây chuyền SMT có thể tích hợp được với hệ thống quản lý nhà máy (MES) không?

Hoàn toàn có thể. Các hệ thống Vision hiện đại đều chuẩn hóa đầu ra dữ liệu (ví dụ định dạng XML, JSON hoặc kết nối qua giao thức OPC UA, IPC-CFX). Dữ liệu kiểm tra (hình ảnh lỗi, vị trí lỗi, xu hướng phân bố lỗi) sẽ được đẩy trực tiếp lên hệ thống MES để phân tích SPC (Statistical Process Control), giúp cảnh báo sớm khi dây chuyền có xu hướng đi lệch chuẩn.

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp Machine Vision cho dây chuyền SMT, RTC Technology sẵn sàng đồng hành tư vấn, thiết kế và triển khai hệ thống phù hợp với từng công đoạn sản xuất, giúp tối ưu chất lượng và hiệu suất vận hành.
