Robot gắp sản phẩm bằng camera hoạt động như thế nào?

Các dây chuyền sản xuất hiện đại ngày càng yêu cầu khả năng tự động hóa linh hoạt trong các công đoạn gắp và xử lý sản phẩm. Khi sản phẩm nằm ở vị trí ngẫu nhiên hoặc thay đổi liên tục, robot thông thường khó xác định chính xác điểm gắp. Đây là lý do giải pháp robot gắp sản phẩm bằng camera được ứng dụng rộng rãi, kết hợp công nghệ Machine Vision với robot công nghiệp để nhận diện vị trí sản phẩm theo thời gian thực. Nhờ đó, doanh nghiệp có thể nâng cao độ chính xác, tăng năng suất và giảm sự phụ thuộc vào thao tác thủ công.

1. Nguyên lý tích hợp hệ thống Machine Vision và Robot

Hệ thống cánh tay robot gắp sản phẩm tích hợp camera không đơn thuần là sự kết hợp giữa thiết bị cơ khí và cảm biến hình ảnh. Đây là quá trình đồng bộ hóa giữa thuật toán xử lý ảnh (Image Processing) và hệ thống điều khiển chuyển động (Motion Control).

Toàn bộ quy trình được triển khai theo ba giai đoạn cốt lõi:

• Thu thập và tiền xử lý ảnh

Camera công nghiệp (với độ phân giải và tốc độ chụp cao) chụp lại không gian làm việc. Các thuật toán như lọc nhiễu (Gaussian Blur), chuyển đổi không gian màu (Grayscale/HSV), và cân bằng độ tương phản được áp dụng để làm nổi bật đối tượng so với nền (Background).

• Phân tích và nhận diện

Đây là bước quan trọng nhất. Sử dụng các kỹ thuật như Edge Detection (phát hiện cạnh), Blob Analysis hoặc các mô hình Deep Learning (CNN – Convolutional Neural Networks) để xác định tâm và hướng của sản phẩm trong không gian 2D của ảnh.

• Ánh xạ tọa độ

Hệ thống phải thực hiện phép chuyển đổi từ tọa độ ảnh (Pixel – u, v) sang tọa độ thực tế của robot (World/Robot coordinate system – X, Y, Z, Rx, Ry, Rz). Quá trình này đòi hỏi việc hiệu chuẩn camera để loại bỏ sai số do ống kính và xác định ma trận chuyển đổi nội tại và ngoại lai của camera.

• Robot thực hiện thao tác gắp

Sau khi nhận được dữ liệu tọa độ từ hệ thống thị giác máy, robot sẽ di chuyển đến vị trí mục tiêu và thực hiện thao tác gắp theo quỹ đạo đã được tính toán. Tùy thuộc vào đặc tính sản phẩm và yêu cầu ứng dụng, hệ thống có thể sử dụng nhiều loại bộ gắp khác nhau như đầu hút chân không, gắp cơ khí hai ngàm, gắp điện servo hoặc gắp mềm dành cho ngành thực phẩm.

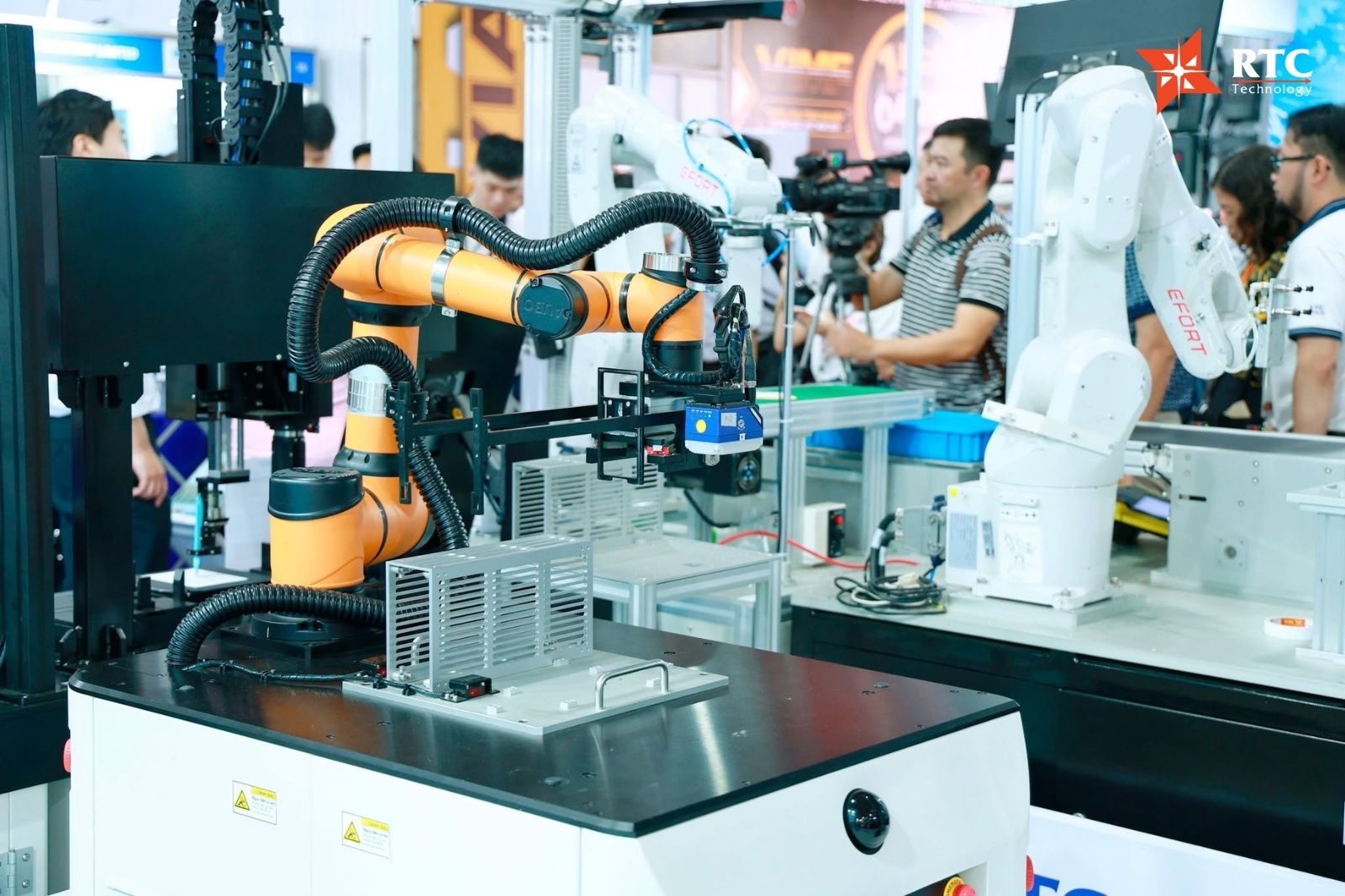

Sau khi lấy sản phẩm, robot tiếp tục vận chuyển và đặt sản phẩm vào vị trí đã được chỉ định như khay chứa, băng tải, máy CNC, dây chuyền đóng gói hoặc hệ thống palletizing. Toàn bộ quá trình từ nhận diện, định vị đến gắp và đặt sản phẩm thường được hoàn thành chỉ trong vài trăm mili giây đến vài giây, đáp ứng yêu cầu vận hành tốc độ cao trong môi trường sản xuất công nghiệp.

2. Robot gắp sản phẩm bằng camera hoạt động như thế nào?

2.1. Chu trình xử lý thị giác

Hệ thống hoạt động dựa trên một vòng lặp kín (Closed-loop) giữa bộ phận cảm biến, khối xử lý ảnh và bộ điều khiển robot. Quy trình xử lý dữ liệu và điều khiển diễn ra theo các bước dưới đây:

• Trigger & Acquisition: Hệ thống sử dụng cảm biến tiệm cận hoặc tín hiệu từ PLC để “trigger” camera chụp ảnh đúng thời điểm vật thể nằm trong vùng nhìn (Field of View – FOV).
• Image Processing Pipeline: Ảnh thô được đưa qua các thuật toán lọc. Tại đây, hệ thống thực hiện tách nền, lọc nhiễu và trích xuất đặc trưng. Với các vật thể có hình dạng phức tạp, các thuật toán hình thái học được áp dụng để xác định chính xác đường biên.
• Coordinate Extraction: Thuật toán tính toán tâm của vật thể (x, y trong hệ tọa độ ảnh) và góc lệch (θ) so với trục chuẩn.

2.2. Cơ chế ánh xạ tọa độ và hiệu chuẩn

Đây là “bộ não” của hệ thống. Một bức ảnh 2D không có ý nghĩa gì với robot nếu không có sự liên kết không gian. Để robot biết chính xác vị trí gắp, hệ thống phải thực hiện phép biến đổi tọa độ:

• Pixel-to-World Mapping: Hệ thống sử dụng một ma trận chuyển đổi (Transformation Matrix) để quy đổi đơn vị từ pixel sang đơn vị độ dài thực tế (mm).
• Hand-Eye Calibration: Đây là quá trình quan trọng để xác định ma trận quan hệ giữa hệ tọa độ camera và hệ tọa độ cơ sở của robot . Nhờ vào phép nhân ma trận đồng nhất, hệ thống sẽ tính toán được vị trí đặt TCP (Tool Center Point) của robot trùng khớp với vị trí tọa độ X, Y, Z của sản phẩm trong không gian thực.
• Lens Distortion Correction: Camera công nghiệp luôn có độ méo hình học. Các kỹ sư phải sử dụng các thuật toán hiệu chuẩn để bù trừ sai số này, đảm bảo độ chính xác gắp ở mức sub-pixel.

>>> Xem thêm: Vision kết hợp Cobot kiểm tra và gắp đặt – Giải pháp tối ưu cho sản xuất thông minh

2. 3. Đồng bộ hóa với Motion Controller

Sau khi tọa độ được tính toán, thông tin sẽ được truyền tải qua các giao thức công nghiệp (Industrial Ethernet/Profinet/EtherCAT) tới bộ điều khiển robot.

• Path Planning: Dựa trên tọa độ nhận được, bộ điều khiển robot thực hiện tính toán quỹ đạo (Trajectory planning), đảm bảo robot di chuyển tới vị trí gắp một cách mượt mà, tránh va chạm với các vật cản trong không gian làm việc.
• Synchronization (Pick-on-the-fly): Đối với các hệ thống băng tải chuyển động, bộ điều khiển thực hiện thuật toán “bám đuổi” (Encoder tracking). Robot sẽ gắp sản phẩm mà không cần dừng băng tải, đòi hỏi độ trễ truyền thông và xử lý ảnh phải cực thấp (thường < 10ms).
• Grasping Logic: Hệ thống điều khiển sẽ kích hoạt bộ phận chấp hành (Gripper/Vacuum) dựa trên phản hồi từ cảm biến áp suất hoặc cảm biến gắp, xác nhận sản phẩm đã được giữ an toàn trước khi di chuyển sang vị trí đặt (Placement).

3. Vai trò của cánh tay robot gắp sản phẩm trong hệ thống Vision

Nhiều người thường chỉ tập trung vào camera mà bỏ qua vai trò của cánh tay robot gắp sản phẩm. Trên thực tế, hiệu quả của toàn bộ hệ thống phụ thuộc rất lớn vào khả năng vận hành của robot.

Hiệu quả vận hành của hệ thống phụ thuộc vào những tiêu chí quan trọng dưới đây:

3.1. Độ chính xác lặp lại

Độ lặp lại quyết định khả năng robot quay lại đúng vị trí nhiều lần liên tiếp. Trong các ngành điện tử hoặc cơ khí chính xác, yêu cầu này có thể đạt tới ±0.02 mm.

3.2. Tốc độ vận hành

Đối với các ứng dụng Pick & Place tốc độ cao, robot Delta hoặc SCARA thường được ưu tiên nhờ khả năng xử lý hàng trăm sản phẩm mỗi phút.

3.3. Tải trọng

Mỗi loại robot được thiết kế cho một mức tải trọng khác nhau. Việc lựa chọn robot không phù hợp có thể làm giảm tuổi thọ thiết bị hoặc ảnh hưởng đến năng suất dây chuyền.

3.4. Khả năng tích hợp Machine Vision

Robot công nghiệp hiện đại cần hỗ trợ giao tiếp với hệ thống thị giác thông qua các giao thức như:

• Ethernet/IP
• Profinet
• Modbus TCP
• TCP/IP Socket

Khả năng tích hợp càng tốt thì việc triển khai hệ thống càng đơn giản và ổn định.

4. Ứng dụng thực tế của robot gắp sản phẩm bằng camera trong công nghiệp

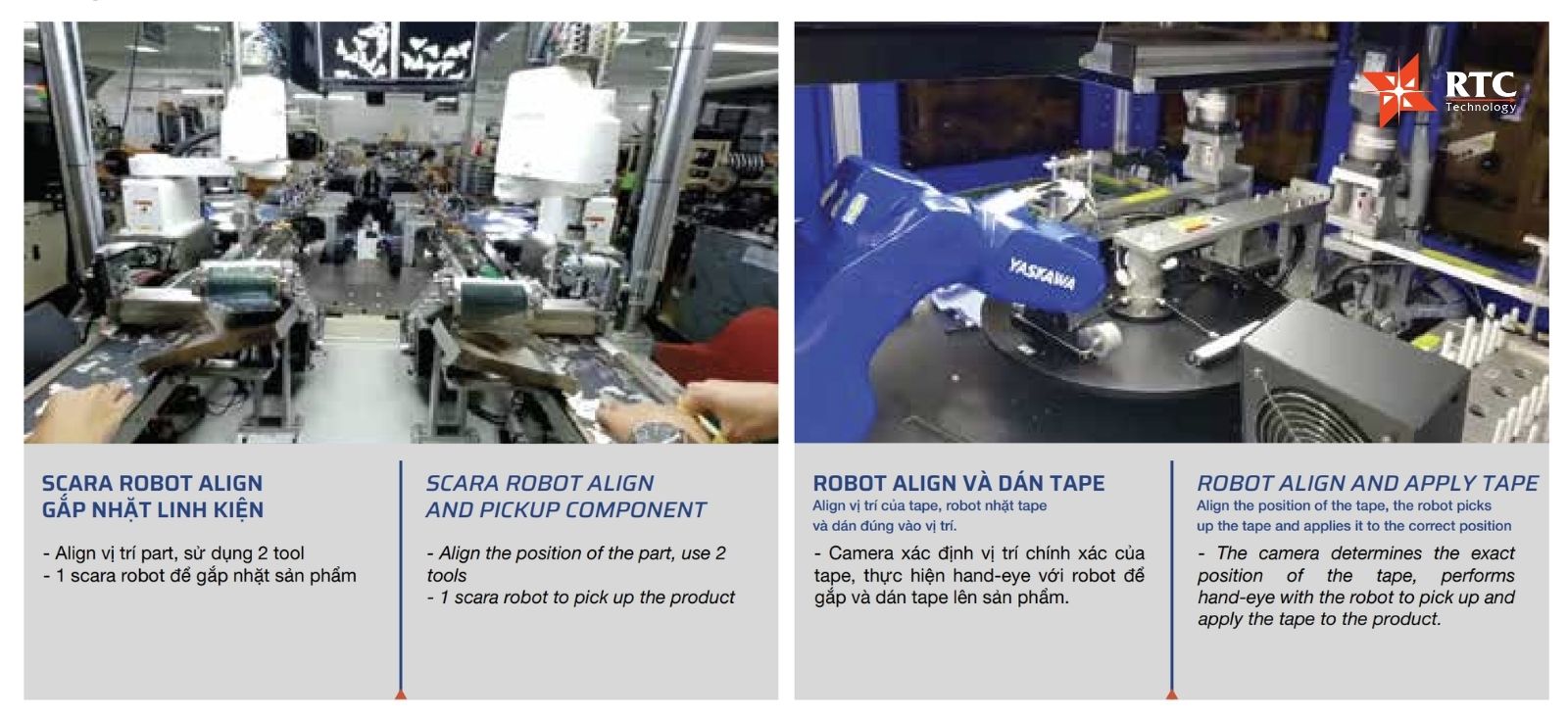

Ngày nay, robot gắp sản phẩm bằng camera đã trở thành giải pháp tiêu chuẩn trong nhiều ngành sản xuất.

Một số ứng dụng phổ biến gồm:

• Gắp linh kiện điện tử từ khay hoặc băng tải
• Nạp và lấy phôi tự động cho máy CNC
• Tự động nhận diện và phân loại sản phẩm dựa trên kích thước hoặc đặc điểm màu sắc
• Gắp sản phẩm ngẫu nhiên
• Kiểm tra và đóng gói tự động
• Xếp hàng lên pallet
• Ứng dụng cho các công đoạn pick-and-place trong lĩnh vực thực phẩm và sản xuất dược phẩm

Đặc biệt, công nghệ Bin Picking 3D ứng dụng cho cánh tay robot gắp sản phẩm đang giúp doanh nghiệp giải quyết bài toán lấy chi tiết cơ khí từ các thùng chứa lộn xộn mà trước đây gần như bắt buộc phải thực hiện bằng tay.

5. Kết luận

Robot gắp sản phẩm bằng camera là sự kết hợp giữa công nghệ Machine Vision và robot công nghiệp nhằm tạo ra một hệ thống tự động có khả năng “nhìn thấy”, “phân tích” và “hành động” với độ chính xác cao. Nhờ khả năng nhận diện vị trí sản phẩm theo thời gian thực, giải pháp này giúp doanh nghiệp tăng năng suất, giảm lỗi sản xuất và nâng cao mức độ tự động hóa trong nhà máy.
