Kết nối máy đọc mã vạch công nghiệp với hệ thống quản lý dữ liệu MES

Các nhà máy hiện đại có xu hướng tích hợp máy đọc mã vạch với hệ thống MES để tự động thu thập dữ liệu sản xuất theo thời gian thực, giúp theo dõi tiến độ, kiểm soát chất lượng và truy xuất nguồn gốc sản phẩm chính xác hơn. Việc đồng bộ dữ liệu trực tiếp từ dây chuyền lên hệ thống quản lý không chỉ giảm sai sót do nhập liệu thủ công mà còn tạo nền tảng cho quá trình số hóa và tối ưu vận hành sản xuất.

1. Vai trò của máy đọc mã vạch trong hệ thống sản xuất hiện đại

Trong các dây chuyền sản xuất, mỗi sản phẩm, linh kiện hoặc bán thành phẩm thường được gắn một mã nhận dạng dưới dạng barcode hoặc QR code. Các thông tin như mã lô, mã sản phẩm, thời gian sản xuất, công đoạn gia công hay thông tin truy xuất nguồn gốc đều có thể được mã hóa trong các mã này.

Nhiệm vụ của máy đọc mã vạch công nghiệp là tự động thu nhận dữ liệu từ mã được in trên sản phẩm và truyền thông tin đó đến các hệ thống quản lý cấp cao hơn.

Khác với các thiết bị cầm tay thông thường, máy đọc mã vạch sử dụng trong công nghiệp được thiết kế để hoạt động liên tục trong môi trường có tốc độ sản xuất cao, bụi bẩn, rung động hoặc ánh sáng thay đổi. Nhiều thiết bị còn được trang bị khả năng đọc mã ở khoảng cách xa, đọc mã có chất lượng in kém hoặc đọc nhiều mã cùng lúc trên băng tải.

Nhờ khả năng thu thập dữ liệu tự động, doanh nghiệp có thể loại bỏ các thao tác nhập liệu thủ công vốn dễ phát sinh sai sót và làm gián đoạn quá trình sản xuất.

2. Tại sao cần kết nối trực tiếp máy quét mã vạch với hệ thống MES?

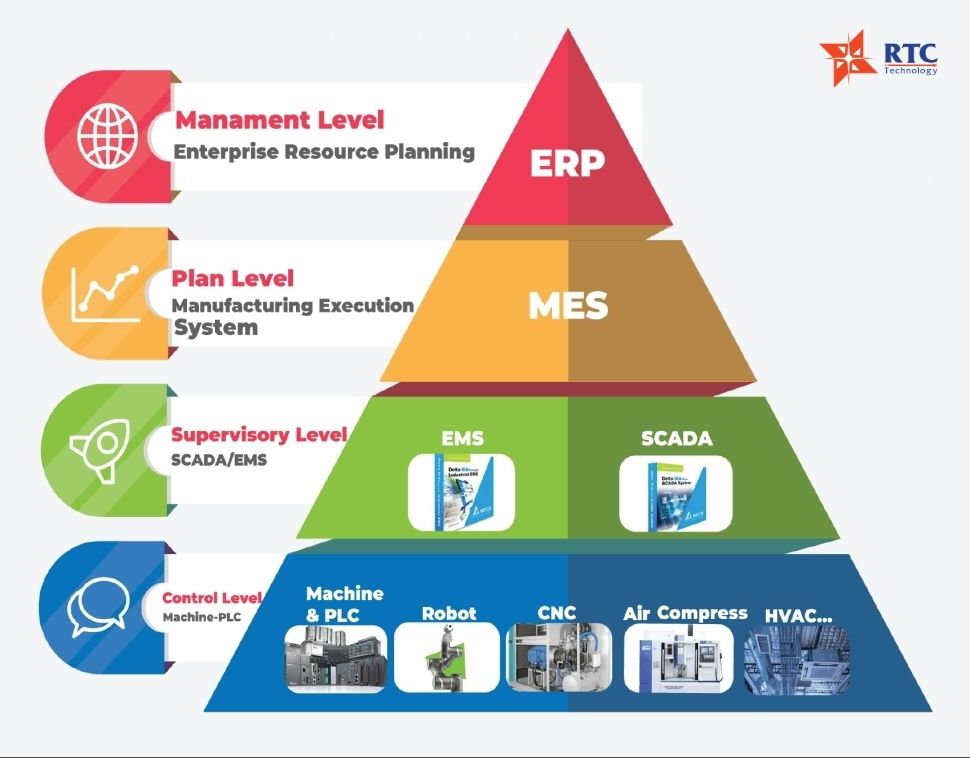

MES (Manufacturing Execution System) là hệ thống điều hành sản xuất có chức năng thu thập, giám sát và quản lý dữ liệu sản xuất theo thời gian thực. Hệ thống này đóng vai trò cầu nối giữa tầng điều hành doanh nghiệp (ERP) và tầng thiết bị sản xuất tại hiện trường.

MES có nhiệm vụ thu thập, lưu trữ và phân tích dữ liệu từ dây chuyền nhằm hỗ trợ các hoạt động như:

• Theo dõi tiến độ sản xuất
• Quản lý lệnh sản xuất
• Kiểm soát chất lượng
• Truy xuất nguồn gốc sản phẩm
• Theo dõi và đánh giá mức độ hiệu quả của thiết bị cùng nguồn nhân lực tham gia sản xuất.
• Quản lý luồng nguyên vật liệu và bán thành phẩm xuyên suốt các công đoạn sản xuất.

Tuy nhiên, để MES phát huy hiệu quả, hệ thống cần được cung cấp dữ liệu chính xác và liên tục từ hiện trường sản xuất. Đây chính là lý do máy quét mã vạch trở thành một thành phần quan trọng trong kiến trúc MES.

Mỗi khi sản phẩm đi qua một công đoạn, máy đọc mã vạch sẽ ghi nhận thông tin nhận dạng và gửi dữ liệu về hệ thống MES. Từ đó, MES có thể xác định chính xác sản phẩm đang ở đâu, đã trải qua những công đoạn nào và trạng thái hiện tại ra sao.

3. Mô hình kết nối máy đọc mã vạch công nghiệp với hệ thống MES

Trong thực tế, việc tích hợp máy đọc mã vạch công nghiệp với MES thường được triển khai theo kiến trúc nhiều tầng. Ở tầng hiện trường, máy đọc mã vạch được lắp đặt tại các vị trí như:

• Đầu vào nguyên vật liệu
• Trạm lắp ráp
• Trạm kiểm tra chất lượng
• Trạm đóng gói
• Khu vực xuất kho

Khi mã được đọc thành công, dữ liệu sẽ được truyền đến PLC, IPC hoặc Edge Gateway thông qua các giao thức truyền thông công nghiệp như:

• EtherNet/IP: Dựa trên giao thức CIP, giao thức này cho phép máy quét tích hợp dễ dàng như một thiết bị I/O trong các hệ thống PLC của Rockwell Automation, đảm bảo truyền tải dữ liệu thời gian thực.
• PROFINET: Là tiêu chuẩn công nghiệp hiệu suất cao, đặc biệt tối ưu cho hệ thống Siemens, cho phép cấu hình máy quét như một node mạng chuyên dụng với độ trễ cực thấp.
• Modbus TCP: Giao thức linh hoạt và phổ biến nhất, thường được dùng để kết nối máy quét với các hệ thống MES hoặc Gateway nhờ khả năng tương thích rộng rãi trên nhiều dòng thiết bị.
• TCP/IP Socket: Phương thức truyền thông cấp thấp cho phép tùy chỉnh cấu trúc gói tin tối đa, đòi hỏi lập trình viên phải thiết lập luồng dữ liệu trực tiếp giữa máy quét và máy chủ.
• OPC UA: Tiêu chuẩn hiện đại nhất cho Công nghiệp 4.0, giúp máy quét truyền dữ liệu kèm theo thông tin ngữ nghĩa (metadata), giúp MES dễ dàng phân tích mà không cần xử lý trung gian phức tạp.

Sau đó, dữ liệu được chuẩn hóa và đồng bộ với hệ thống MES thông qua API hoặc nền tảng trung gian. Quy trình này giúp đảm bảo mọi dữ liệu sản xuất đều được ghi nhận tự động mà không cần sự can thiệp của nhân viên vận hành.

>>> Xem thêm: Công nghệ RFID trong kho hàng: quản lý hàng hóa không cần quét thủ công

4. Các bước tích hợp máy đọc mã vạch công nghiệp với hệ thống MES

Để đảm bảo dữ liệu được truyền tải chính xác và ổn định từ hiện trường sản xuất đến hệ thống MES, doanh nghiệp nên triển khai theo một quy trình tích hợp bài bản.

4.1. Bước 1: Khảo sát yêu cầu và quy trình sản xuất

Trước tiên, cần xác định rõ mục tiêu của hệ thống như truy xuất nguồn gốc, theo dõi WIP (Work In Process), kiểm soát chất lượng hay quản lý lệnh sản xuất. Đồng thời, kỹ sư cần đánh giá các vị trí cần lắp đặt máy đọc mã vạch, loại mã sử dụng (1D hoặc 2D), tốc độ dây chuyền và điều kiện môi trường vận hành.

4.2. Bước 2: Lựa chọn thiết bị đọc mã phù hợp

Dựa trên kết quả khảo sát, doanh nghiệp lựa chọn máy đọc mã vạch công nghiệp đáp ứng yêu cầu về khoảng cách đọc, tốc độ xử lý, độ phân giải và khả năng chống chịu môi trường. Trong các ứng dụng phức tạp, có thể kết hợp thêm hệ thống chiếu sáng hoặc Machine Vision để nâng cao tỷ lệ đọc thành công.

4.3. Bước 3: Thiết lập kết nối với hệ thống điều khiển

Máy đọc mã vạch được kết nối với PLC, IPC hoặc Edge Gateway thông qua các giao thức truyền thông công nghiệp. Giai đoạn này cần đảm bảo dữ liệu được truyền nhận ổn định và đáp ứng yêu cầu thời gian thực của dây chuyền.

4.4. Bước 4: Tích hợp dữ liệu với MES

Sau khi dữ liệu được thu thập từ thiết bị hiện trường, hệ thống sẽ thực hiện chuẩn hóa dữ liệu và đồng bộ với MES thông qua API, OPC UA hoặc các nền tảng trung gian. Các trường dữ liệu như mã sản phẩm, mã lô, thời gian quét và trạng thái công đoạn cần được ánh xạ chính xác vào cơ sở dữ liệu MES.

4.5. Bước 5: Kiểm thử và chạy thử thực tế

Trước khi đưa vào sử dụng chính thức, cần thực hiện kiểm thử toàn bộ luồng dữ liệu từ khâu đọc mã đến khi hiển thị trên MES. Kỹ sư sẽ đánh giá tỷ lệ đọc thành công, tốc độ phản hồi của hệ thống và khả năng xử lý các tình huống ngoại lệ để đảm bảo hệ thống hoạt động ổn định trong môi trường sản xuất thực tế.

4.6. Bước 6: Theo dõi vận hành và tối ưu liên tục

Sau khi vận hành, doanh nghiệp nên thường xuyên theo dõi hiệu suất của máy đọc mã vạch và hệ thống MES. Việc phân tích dữ liệu vận hành giúp phát hiện các điểm nghẽn, tối ưu quy trình sản xuất và nâng cao hiệu quả khai thác dữ liệu trong dài hạn.

5. Những lưu ý khi lựa chọn giải pháp triển khai

Để việc tích hợp đạt hiệu quả cao, doanh nghiệp cần đánh giá nhiều yếu tố kỹ thuật trước khi lựa chọn thiết bị, điển hình như:

• Loại mã cần đọc (Barcode 1D hoặc QR Code 2D)
• Tốc độ băng tải và tốc độ sản xuất
• Khoảng cách đọc yêu cầu
• Điều kiện môi trường vận hành
• Khả năng tích hợp với PLC và MES hiện có
• Khả năng tương thích với các chuẩn truyền thông công nghiệp hiện hành

Trong nhiều ứng dụng tốc độ cao hoặc yêu cầu truy xuất dữ liệu nghiêm ngặt, việc kết hợp máy đọc mã vạch với hệ thống thị giác máy (Machine Vision) sẽ giúp tăng độ ổn định và độ chính xác của quá trình nhận dạng.

6. Kết luận

Việc kết nối máy đọc mã vạch công nghiệp với hệ thống MES không chỉ giúp tự động hóa quy trình thu thập dữ liệu mà còn tạo nền tảng cho hoạt động truy xuất nguồn gốc, kiểm soát chất lượng và tối ưu vận hành sản xuất. Đây là một bước đi quan trọng trong lộ trình xây dựng nhà máy số và sản xuất thông minh.

Nếu doanh nghiệp đang tìm kiếm giải pháp tích hợp máy đọc mã vạch, Machine Vision và hệ thống tự động hóa sản xuất, RTC cung cấp các giải pháp triển khai thực tế giúp kết nối dữ liệu từ hiện trường đến MES một cách hiệu quả, ổn định và dễ dàng mở rộng trong tương lai.
