Robot SCARA gắp linh kiện bằng camera trong nhà máy như thế nào?

Các dây chuyền sản xuất hiện đại đòi hỏi khả năng gắp và xử lý linh kiện với tốc độ cao, đồng thời duy trì độ chính xác ổn định. Khi sản phẩm được cấp liệu ngẫu nhiên trên băng tải hoặc khay chứa, robot cần xác định đúng vị trí và hướng đặt trước khi thao tác. Để giải quyết bài toán này, nhiều nhà máy lựa chọn giải pháp kết hợp robot SCARA với camera công nghiệp nhằm tự động nhận diện và định vị linh kiện. Vậy hệ thống robot SCARA gắp linh kiện bằng camera hoạt động như thế nào? Hãy cùng tìm hiểu qua một mô hình triển khai điển hình trong sản xuất.

1. Bài toán: Gắp linh kiện có vị trí thay đổi liên tục

Trước đây, các hệ thống tự động hóa thường sử dụng cơ cấu định vị cơ khí (jig/fixture) để cố định linh kiện. Cách tiếp cận này bộc lộ nhiều hạn chế: chi phí chế tạo jig lớn và khó thay đổi linh hoạt khi sản phẩm thay đổi.

Bên cạnh đó, trong nhiều dây chuyền sản xuất, linh kiện sau các công đoạn gia công thường được đưa lên băng tải hoặc đổ vào khay chứa với vị trí và hướng đặt không cố định.  Điều này khiến robot không thể sử dụng các tọa độ lập trình sẵn như trong các ứng dụng pick-and-place truyền thống.

Một số khó khăn thường gặp bao gồm:

• Linh kiện bị xoay nhiều góc khác nhau.
• Tọa độ xuất hiện của sản phẩm luôn biến động trong quá trình vận chuyển.
• Khoảng cách giữa các linh kiện không đồng đều.
• Yêu cầu tốc độ xử lý cao để không làm chậm dây chuyền.

Nếu sử dụng phương pháp thủ công hoặc các cơ cấu định vị cơ khí, doanh nghiệp sẽ phải đầu tư nhiều thiết bị phụ trợ, đồng thời giảm tính linh hoạt khi thay đổi mã sản phẩm.

Đây chính là lúc hệ thống Machine Vision kết hợp cánh tay robot SCARA phát huy hiệu quả.

>>> Xem thêm: Robot gắp sản phẩm bằng camera hoạt động như thế nào?

2. Giải pháp: Kết hợp robot SCARA với hệ thống camera công nghiệp

Trong dự án điển hình, hệ thống được cấu thành từ ba thành phần chính:

• Camera công nghiệp.
• Bộ xử lý hình ảnh (Vision Controller hoặc IPC).
• Robot SCARA.

Hệ thống được thiết kế dựa trên nguyên lý tích hợp giữa cảm biến thị giác và bộ điều khiển robot. Quy trình vận hành tiêu chuẩn bao gồm ba giai đoạn chính:

2.1. Bước 1: Camera chụp ảnh khu vực cấp liệu

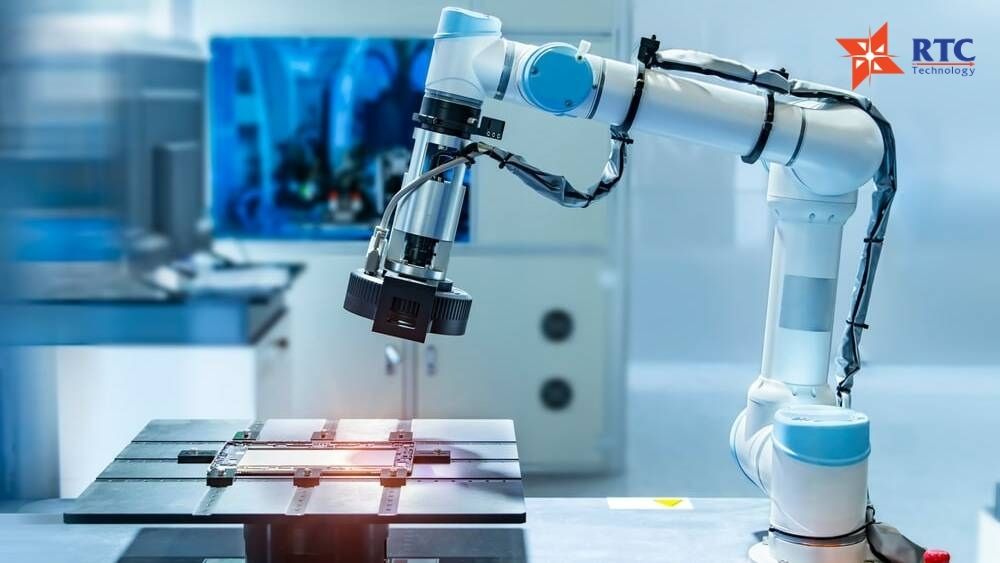

Camera công nghiệp được lắp đặt phía trên băng tải hoặc gắn trực tiếp trên trục Z của cánh tay robot. Khi linh kiện di chuyển vào vùng quan sát, camera chụp hình và gửi dữ liệu về bộ xử lý trung tâm.

Hệ thống có thể sử dụng:

• Camera 2D để xác định vị trí X-Y và góc xoay.
• Camera 3D để đo chiều cao hoặc nhận dạng vật thể phức tạp.
• Hệ thống đèn chiếu sáng chuyên dụng nhằm tăng độ tương phản của hình ảnh.

2.2. Bước 2: Phần mềm Vision tính toán quỹ đạo và xác định tọa độ gắp

Tùy yêu cầu ứng dụng, thuật toán thị giác máy tính sẽ thực hiện lọc nhiễu. Sau đó:

• Nhận diện hình dạng linh kiện.
• Xác định tâm sản phẩm.
• Tính toán tọa độ (X, Y) cùng góc lệch (Theta) so với hệ tọa độ của robot
• Sàng lọc và loại trừ các sản phẩm không đáp ứng yêu cầu chất lượng.

Sau khi xử lý hoàn tất, bộ điều khiển trung tâm sẽ gửi lệnh điều khiển tới robot. Với cấu trúc chuyên biệt, robot SCARA 4 bậc tự do (gồm 2 khớp quay và 1 trục tịnh tiến, 1 trục xoay) sẽ tính toán lộ trình di chuyển ngắn nhất để tiếp cận linh kiện một cách mượt mà nhất.

Đối với các ứng dụng tốc độ cao, thời gian xử lý hình ảnh thường chỉ tính bằng vài chục mili giây, giúp đáp ứng yêu cầu vận hành liên tục của dây chuyền.

2.3. Bước 3: Robot SCARA thực hiện thao tác pick-and-place

Sau khi nhận dữ liệu tọa độ từ hệ thống Vision, robot sẽ di chuyển đến vị trí được chỉ định để gắp sản phẩm và thực hiện gắp linh kiện bằng giác hút chân không hoặc kẹp cơ khí. Sự kết hợp giữa tốc độ cao của robot SCARA và dữ liệu thời gian thực từ camera giúp giảm thiểu sai số xuống mức milimet.

Trong các ứng dụng công nghiệp hiện nay, robot scara 4 bậc tự do là lựa chọn phổ biến nhất nhờ khả năng:

• Di chuyển nhanh trong mặt phẳng X-Y.
• Độ lặp lại cao.
• Kết cấu nhỏ gọn.
• Tối ưu cho các thao tác lắp ráp và gắp đặt.

Tùy từng loại sản phẩm, robot có thể sử dụng:

• Đầu hút chân không.
• Bộ gắp cơ khí hai ngàm.
• Bộ gắp điện Servo.
• Bộ gắp mềm cho các sản phẩm dễ biến dạng.

Sau khi gắp thành công, robot sẽ đặt linh kiện vào khay, jig, băng tải hoặc công đoạn tiếp theo của dây chuyền.

3. Hiệu quả khi đưa hệ thống vào vận hành

Mặc dù mỗi dự án có đặc thù riêng, nhưng các hệ thống kết hợp camera và robot SCARA thường mang lại những cải thiện đáng kể về năng suất và chất lượng.

3.1. Tăng tốc độ xử lý

So với thao tác thủ công, robot có thể vận hành liên tục 24/7 với tốc độ ổn định. Trong nhiều ứng dụng điện tử và cơ khí chính xác, thời gian chu kỳ được rút ngắn đáng kể.

3.2. Giảm phụ thuộc vào cơ cấu định vị

Thay vì sử dụng các máng dẫn hướng hoặc cơ cấu sắp xếp sản phẩm phức tạp, hệ thống Vision cho phép robot nhận biết trực tiếp vị trí thực tế của linh kiện.

Điều này giúp:

• Giảm chi phí cơ khí.
• Giảm mức độ phức tạp trong thiết kế và bố trí dây chuyền sản xuất.
• Dễ dàng thích ứng khi chuyển đổi giữa các mã hàng hoặc chủng loại sản phẩm khác nhau.

3.3. Nâng cao chất lượng sản xuất

Camera không chỉ cung cấp tọa độ mà còn có thể kiểm tra đồng thời các tiêu chí chất lượng như:

• Thiếu chi tiết.
• Sai hướng lắp đặt.
• Biến dạng ngoại quan.
• Lỗi kích thước cơ bản.

Nhờ đó, hệ thống có thể loại bỏ sản phẩm không đạt trước khi chuyển sang công đoạn tiếp theo.

3.4. Nâng cao khả năng đáp ứng các yêu cầu sản xuất đa dạng của dây chuyền

Khi cần thay đổi mẫu mã hoặc kích thước sản phẩm, kỹ sư chỉ cần điều chỉnh chương trình Vision và robot thay vì thiết kế lại toàn bộ hệ thống cơ khí. Đây là lợi thế đặc biệt quan trọng trong các nhà máy sản xuất nhiều mã hàng hoặc có tần suất thay đổi sản phẩm cao.

>>> Xem thêm: Vision kết hợp Cobot kiểm tra và gắp đặt – Giải pháp tối ưu cho sản xuất thông minh

4. Khi nào nên sử dụng robot SCARA kết hợp camera?

Giải pháp được ứng dụng hiệu quả trong nhiều bài toán như:

• Gắp linh kiện điện tử
• Cấp phôi cho máy CNC
• Gắp sản phẩm ép nhựa
• Nhận diện và phân luồng sản phẩm tự động trên băng tải
• Thực hiện các công đoạn lắp ráp cơ khí yêu cầu độ chính xác cao
• Đóng gói và xếp khay tự động

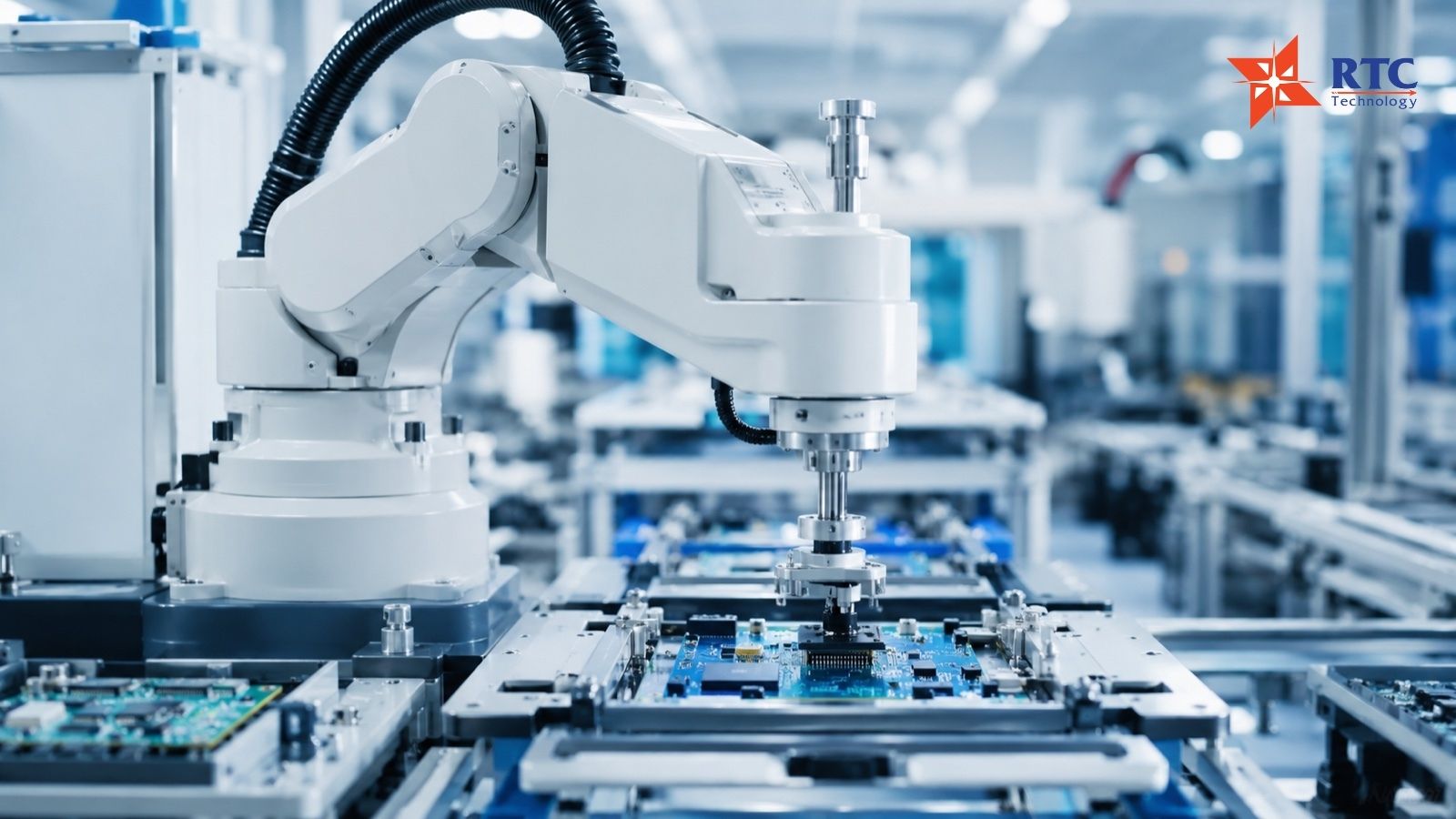

Trong những bài toán yêu cầu tốc độ cao, độ chính xác lớn và khả năng nhận diện vị trí linh hoạt, sự kết hợp giữa cánh tay robot SCARA và công nghệ Machine Vision đang trở thành một trong những giải pháp tự động hóa hiệu quả nhất hiện nay.

5. Kết luận

Việc kết hợp robot SCARA với hệ thống camera công nghiệp không chỉ giúp tự động hóa quá trình gắp linh kiện mà còn nâng cao độ chính xác, tốc độ và tính linh hoạt của dây chuyền sản xuất. Đây đang là giải pháp được nhiều nhà máy lựa chọn để đáp ứng yêu cầu ngày càng cao về năng suất và chất lượng trong môi trường sản xuất hiện đại.
