Hệ thống kiểm tra ngoại quan linh kiện điện tử 3D – Giải pháp phát hiện lỗi hàn và lệch chip trên dây chuyền SMT

Lỗi hàn và lệch chip là những nguyên nhân phổ biến ảnh hưởng trực tiếp đến chất lượng và độ tin cậy của sản phẩm điện tử. Hệ thống kiểm tra ngoại quan linh kiện điện tử 3D giúp phát hiện chính xác các khuyết tật này ngay trên dây chuyền sản xuất, góp phần nâng cao hiệu quả kiểm soát chất lượng và giảm thiểu chi phí phát sinh do sản phẩm lỗi.

1. Thách thức trong phát hiện lỗi hàn và lệch chip trên bo mạch hiện đại

Trong dây chuyền sản xuất SMT, lỗi bo mạch thường xảy ra nhiều nhất ở hai giai đoạn: quét kem hàn và đặt linh kiện.

Hai lỗi phổ biến và nguy hiểm nhất bao gồm:

• Lỗi hàn: Bao gồm hàn thiếu, hàn dư, cầu chì , hoặc mối hàn bị rỗng (voids). Những lỗi này không chỉ gây mất kết nối điện mà còn dễ bong tróc dưới tác động của nhiệt độ và rung động vật lý.
• Lỗi lệch chip: Chip hoặc điện trở bị xoay góc, lệch khỏi tấm pad, hoặc thậm chí bị dựng ngược (lỗi “bia mộ” – tombstoning).

Nếu chỉ sử dụng mắt thường hoặc hệ thống kiểm tra 2D truyền thống, chúng ta chỉ có thể chụp lại hình ảnh phẳng từ trên xuống. Phương pháp này hoàn toàn bất lực trước các bài toán về độ cao, độ dốc của mối hàn, hoặc hiện tượng linh kiện bị vênh. Việc bỏ sót lỗi hoặc báo động giả liên tục xảy ra, làm giảm hiệu suất và tăng chi phí vận hành của nhà máy.

2. Hệ thống kiểm tra ngoại quan linh kiện điện tử 3D hoạt động như thế nào?

Khác với các hệ thống kiểm tra 2D truyền thống chỉ đánh giá thông tin màu sắc và hình dạng trên mặt phẳng, công nghệ kiểm tra 3D cho phép thu thập thêm dữ liệu chiều cao của vật thể.

Hệ thống thường bao gồm:

• Camera 3D độ phân giải cao.
• Hệ thống chiếu sáng chuyên dụng.
• Bộ xử lý hình ảnh công nghiệp.
• Phần mềm phân tích và đánh giá chất lượng.
• Cơ chế đồng bộ với dây chuyền sản xuất.

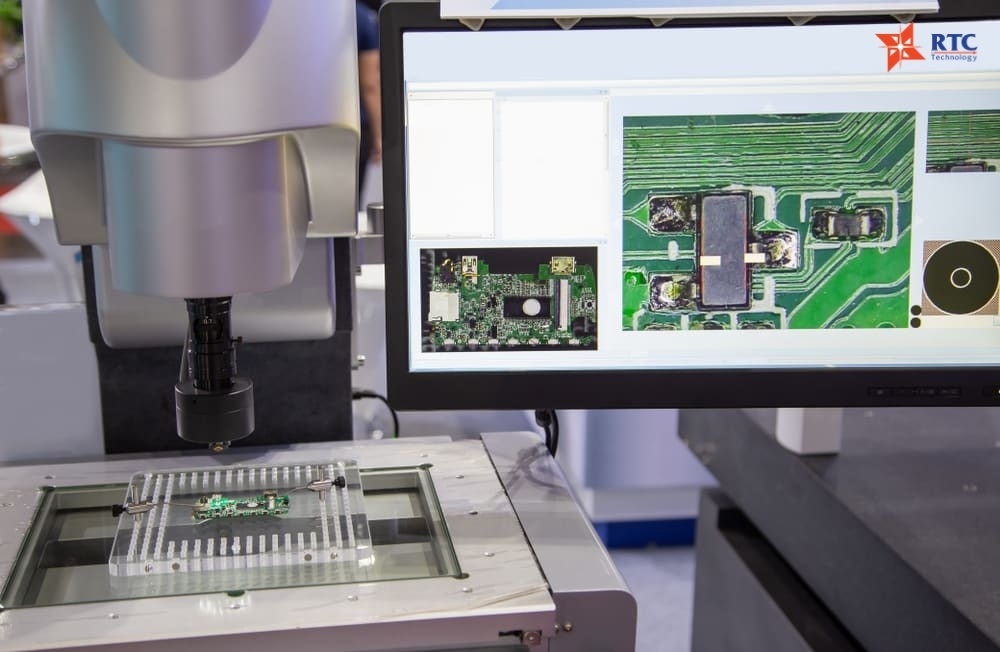

Để vượt qua giới hạn của công nghệ cũ, hệ thống kiểm tra ngoại quan linh kiện điện tử 3D (thường gọi là 3D AOI – Automated Optical Inspection) sử dụng nguyên lý đo lường hình học trực quan để tái tạo lại bản đồ ba chiều của bo mạch.

Trọng tâm của hệ thống này nằm ở sự kết hợp giữa phần cứng tiên tiến và thuật toán xử lý ảnh thông minh:

• Camera công nghiệp độ phân giải cao: Không giống như camera thông thường, camera công nghiệp được trang bị cảm biến (CMOS hoặc CCD) chuyên dụng, có tốc độ màn trập cực cao và khả năng truyền dữ liệu băng thông lớn. Camera này ghi lại hình ảnh với độ sắc nét tuyệt đối, không bị nhòe ngay cả khi bo mạch di chuyển liên tục trên băng tải.
• Hệ thống chiếu sáng đa góc (Structured Light): Hệ thống sử dụng các nguồn sáng LED chiếu các vân sáng (Moire fringe patterns) từ nhiều góc độ khác nhau lên bề mặt linh kiện.
• Thuật toán dựng hình 3D: Khi ánh sáng va chạm với mối hàn hoặc thân chip, vân sáng sẽ bị biến dạng. Camera công nghiệp sẽ chụp lại sự biến dạng này, và phần mềm sẽ tính toán độ lệch để suy ra chính xác chiều cao Z, thể tích và hình dáng 3D của vật thể.

Nhờ dữ liệu đám mây điểm (point cloud) trực quan, hệ thống có thể so sánh ngay lập tức với tiêu chuẩn IPC (IPC-A-610) để đưa ra quyết định đạt/không đạt (Pass/Fail) chỉ trong vài phần nghìn giây.

3. Các lỗi hàn và lệch chip có thể phát hiện bằng công nghệ 3D

3.1. Phát hiện lỗi hàn

Mối hàn là yếu tố quyết định độ ổn định của kết nối điện trên PCB. Công nghệ 3D cho phép đánh giá không chỉ hình dạng bên ngoài mà còn cả đặc tính hình học của mối hàn.

Các lỗi phổ biến có thể được phát hiện bao gồm:

• Hàn thiếu thiếc
• Hàn thừa thiếc
• Hàn cầu giữa các chân linh kiện
• Hàn lạnh
• Hàn không bám chân
• Mối hàn không đồng đều
• Thiếu chân hàn
• Thiếc bị tràn ra ngoài vùng quy định

Thông qua việc đo thể tích và chiều cao mối hàn, hệ thống đưa ra kết quả đánh giá khách quan và nhất quán hơn nhiều so với kiểm tra bằng mắt người.

3.2. Phát hiện lệch chip và sai vị trí lắp ráp

Trong các dây chuyền SMT tốc độ cao, dù máy gắp đặt có độ chính xác rất cao nhưng vẫn có thể phát sinh sai lệch do rung động, sai số cơ khí hoặc linh kiện bị dịch chuyển trong quá trình hàn reflow.

Hệ thống kiểm tra ngoại quan linh kiện điện tử 3D có thể xác định:

• Chip lệch tâm
• Chip xoay sai góc
• Linh kiện thiếu
• Linh kiện đặt sai vị trí
• Linh kiện đặt ngược chiều
• Linh kiện dựng đứng
• Linh kiện bị nổi khỏi bề mặt PCB.

Nhờ khả năng đo lường tọa độ và độ cao chính xác đến mức micromet, hệ thống giúp phát hiện sớm các lỗi trước khi sản phẩm chuyển sang công đoạn tiếp theo.

>>> Xem thêm: 3D surface inspection system kiểm tra bề mặt tự động

4. Vai trò của camera công nghiệp trong hệ thống kiểm tra 3D

Hiệu quả của toàn bộ hệ thống phụ thuộc rất lớn vào chất lượng của camera công nghiệp và công nghệ xử lý hình ảnh được sử dụng.

So với camera thông thường, camera công nghiệp được thiết kế để hoạt động liên tục trong môi trường sản xuất với các đặc điểm:

• Độ phân giải cao
• Tốc độ chụp lớn
• Độ ổn định hình ảnh vượt trội
• Hỗ trợ đồng bộ với PLC và thiết bị tự động hóa
• Khả năng làm việc trong môi trường rung động và nhiệt độ khắc nghiệt

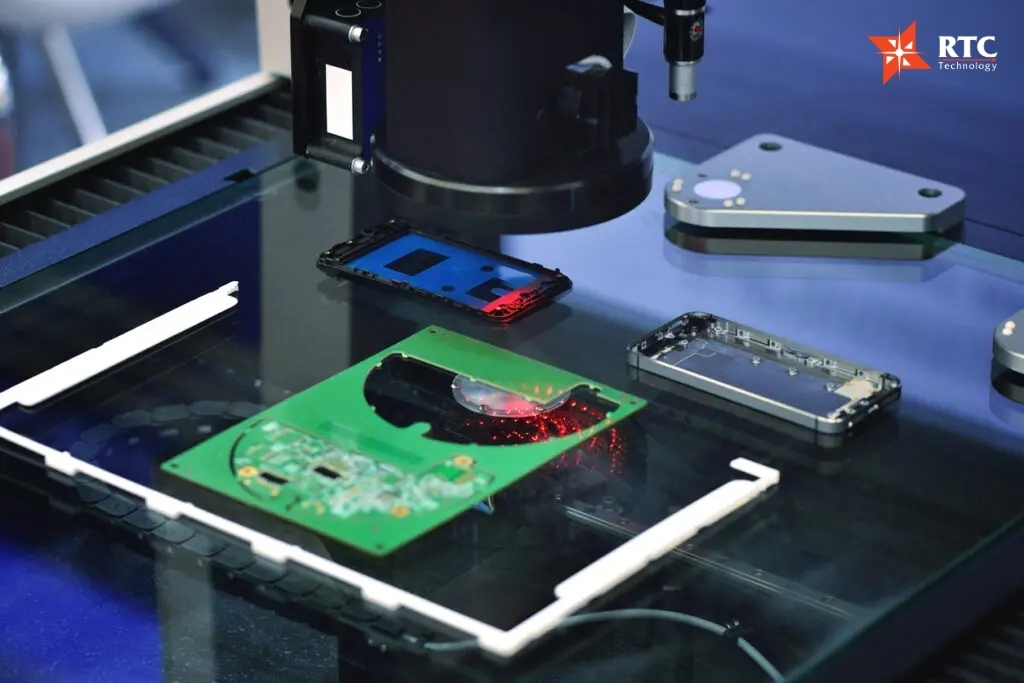

Khi kết hợp với các công nghệ quét laser, structured light hoặc fringe projection, camera công nghiệp có thể thu thập dữ liệu chiều sâu với độ chính xác rất cao.

Bên cạnh phần cứng, thuật toán xử lý hình ảnh và trí tuệ nhân tạo (AI) cũng đóng vai trò quan trọng trong việc phân loại lỗi, giảm cảnh báo giả và tối ưu tốc độ kiểm tra trên dây chuyền.

Nhờ đó, doanh nghiệp có thể kiểm tra 100% sản phẩm thay vì chỉ lấy mẫu ngẫu nhiên, đồng thời duy trì tốc độ sản xuất cao mà vẫn đảm bảo chất lượng đầu ra.

5. Lợi ích khi ứng dụng hệ thống kiểm tra ngoại quan linh kiện điện tử 3D

Việc chuyển dịch từ kiểm tra 2D sang 3D mang lại những bước tiến mang tính cách mạng cho quy trình quản lý chất lượng (QA/QC):

• Độ chính xác tuyệt đối ở cấp độ Micromet: Đo lường chính xác chiều cao của mối hàn để phát hiện các lỗi “hàn khô” ẩn sâu dưới chân linh kiện BGA – điều mà camera 2D thông thường không thể nhìn thấy.
• Loại bỏ hoàn toàn góc chết: Bằng cách tích hợp nhiều camera công nghiệp góc nghiêng phối hợp với camera chính từ trên xuống, hệ thống quét sạch mọi ngóc ngách của các linh kiện có cấu trúc phức tạp.
• Tối ưu hóa quy trình bằng dữ liệu số: Hệ thống không chỉ phát hiện lỗi mà còn thu thập dữ liệu biến thiên xu hướng. Ví dụ, nếu lượng kem hàn có xu hướng ít dần qua các bo mạch, hệ thống sẽ cảnh báo để kỹ sư hiệu chỉnh lại máy in kem hàn trước khi lỗi thực sự xảy ra.

>>> Xem thêm: Camera 3D công nghiệp – Giải pháp tối ưu kiểm tra lỗi trong sản xuất

6. Tối ưu hóa dây chuyền sản xuất của bạn cùng RTC

Việc kiểm soát lỗi hàn và lệch chip đòi hỏi một giải pháp đo lường chính xác và độ ổn định cao. RTC tự hào là đơn vị tiên phong tại Việt Nam cung cấp giải pháp Machine Vision toàn diện cho ngành công nghiệp điện tử. Từ việc tích hợp camera công nghiệp cao cấp đến phát triển thuật toán AI kiểm tra ngoại quan chuyên sâu, RTC giúp doanh nghiệp của bạn nâng cao năng suất, tối giản tỷ lệ phế phẩm và tối ưu hóa chi phí vận hành.

Liên hệ với RTC ngay hôm nay để nhận tư vấn giải pháp kiểm tra ngoại quan phù hợp nhất cho nhà máy của bạn!
