Phim đo áp lực Fujifilm trong kiểm tra áp lực tiếp xúc PCB và chip bán dẫn

Việc kiểm soát lực ép và độ đồng đều bề mặt tiếp xúc ảnh hưởng trực tiếp đến chất lượng lắp ráp và độ bền của PCB, chip bán dẫn; chỉ cần sai lệch nhỏ cũng có thể gây tiếp xúc kém, cong vênh hoặc giảm tuổi thọ linh kiện. Phim đo áp lực Fujifilm (Fujifilm Prescale) giúp hiển thị trực quan phân bố áp suất trên toàn bộ bề mặt bằng bản đồ màu độ phân giải cao, hỗ trợ kỹ sư nhanh chóng phát hiện điểm bất thường và tối ưu quy trình hiệu quả hơn so với cảm biến đo tại một điểm.

1. Tại sao cần kiểm soát áp lực tiếp xúc trong lắp ráp PCB và chip bán dẫn?

Trong quá trình liên kết chip, ép nhiệt (Hot Pressing), lắp đế cắm IC hoặc siết cụm tản nhiệt, lực ép không chỉ cần đạt đúng giá trị mà còn phải được phân bố đồng đều trên toàn bộ bề mặt tiếp xúc.

Nếu lực ép quá lớn, ứng suất tập trung có thể gây:

• Nứt vi mạch (Die Crack)
• Bong hoặc nứt mối hàn
• Cong PCB
• Giảm tuổi thọ linh kiện

Ngược lại, nếu lực ép quá thấp hoặc phân bố không đồng đều sẽ dẫn đến:

• Tăng điện trở tiếp xúc
• Tiếp xúc không ổn định giữa các chân IC
• Giảm hiệu quả truyền nhiệt giữa chip và bộ tản nhiệt
• Sai lệch trong quá trình kiểm tra điện

Thay vì phải thử nghiệm nhiều lần theo phương pháp thử & sai (Trial & Error), kỹ sư có thể sử dụng phim đo áp lực Fujifilm để đánh giá chính xác khu vực nào đang chịu lực lớn, khu vực nào chưa đủ áp lực.

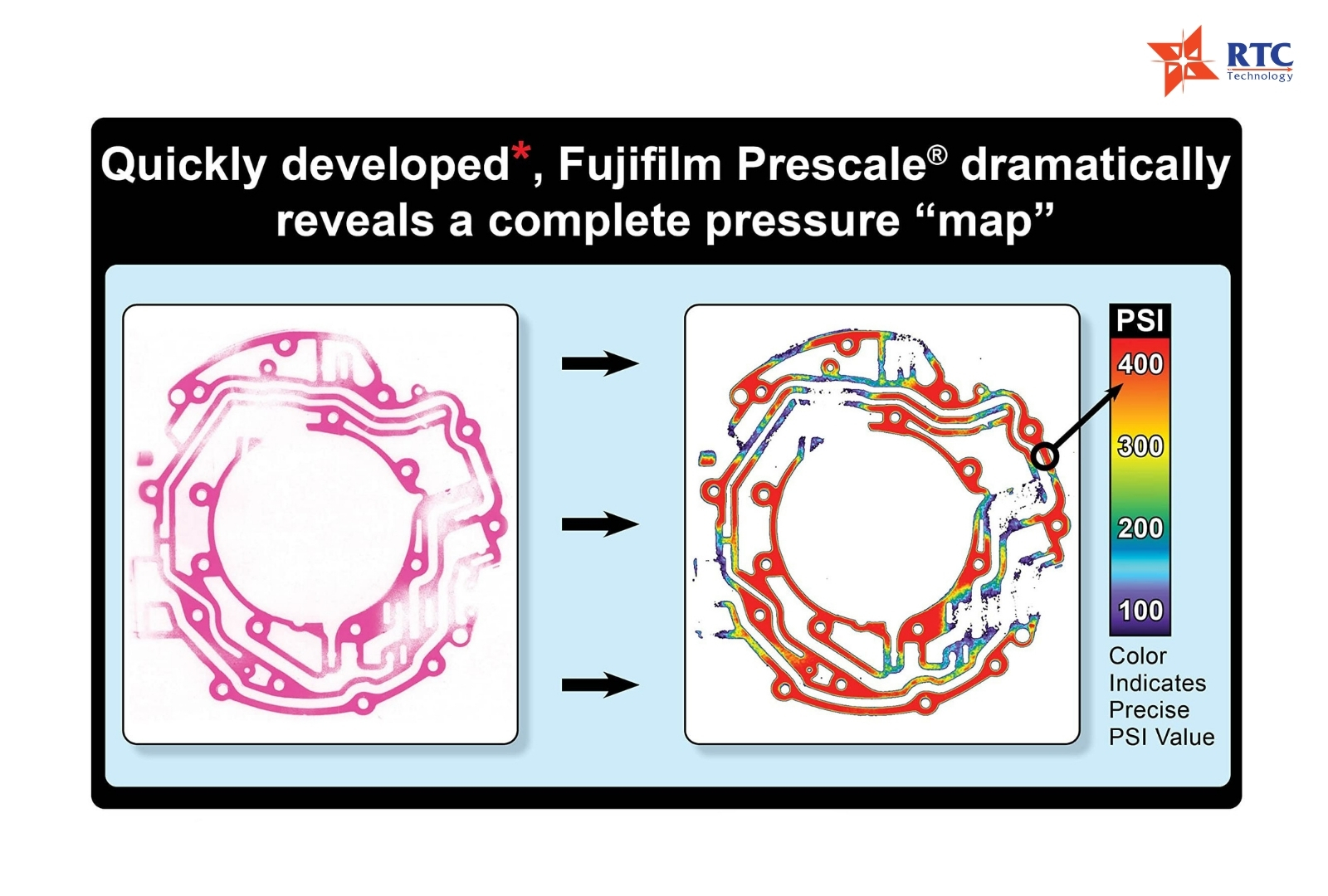

Đây là loại phim đo lường áp lực gồm hai lớp phim siêu mỏng chứa các vi nang (Microcapsules). Khi chịu tác động của lực nén, các vi nang sẽ vỡ ra và tạo màu đỏ với mật độ thay đổi theo cường độ áp suất. Kết quả thu được là một bản đồ phân bố áp lực trực quan, phản ánh đầy đủ hình dạng và mức độ tiếp xúc của toàn bộ bề mặt mà không cần sử dụng hệ thống cảm biến điện tử phức tạp.

Nhờ đó, Prescale không chỉ giúp xác định giá trị áp suất mà còn cho biết:

• Mức độ đồng đều của lực ép.
• Diện tích tiếp xúc thực tế.
• Các điểm tập trung ứng suất (Hot Spot).
• Những vùng gần như không có tiếp xúc.

Đây là những thông tin rất khó thu được nếu chỉ sử dụng cảm biến lực thông thường.

2. Ứng dụng phim Prescale Fujifilm trong kiểm tra PCB và chip bán dẫn

Trong ngành điện tử, phim đo áp lực Fujifilm được ứng dụng ở nhiều công đoạn nhằm đảm bảo độ chính xác của quá trình lắp ráp và kiểm định.

2.1. Kiểm tra độ phẳng của Bonding Head

Đầu ép (Bonding Head) cần tiếp xúc hoàn toàn với bề mặt chip để đảm bảo lực truyền đồng đều. Nếu màu sắc trên phim Prescale xuất hiện đậm nhạt không đồng đều hoặc chỉ tập trung ở một số vị trí, đây là dấu hiệu cho thấy đầu ép bị lệch hoặc mòn và cần được hiệu chỉnh trước khi tiếp tục sản xuất.

2.2. Đánh giá lực ép trong quá trình ép nhiệt

Trong công nghệ Semiconductor Packaging, lực ép giữa chip và vật liệu liên kết cần được kiểm soát rất chặt chẽ. Phim Prescale cho phép quan sát toàn bộ vùng chịu lực trong quá trình ép nhiệt, từ đó phát hiện các khu vực tập trung ứng suất có nguy cơ gây biến dạng chip hoặc giảm chất lượng đóng gói.

2.3. Kiểm tra áp lực tiếp xúc Heat Sink

Đối với các chip công suất lớn, lực ép giữa Heat Sink và bề mặt chip ảnh hưởng trực tiếp đến khả năng truyền nhiệt. Nếu áp lực không đồng đều, keo tản nhiệt sẽ phân bố không chính xác, làm tăng nhiệt độ vận hành và giảm tuổi thọ linh kiện. Thông qua bản đồ màu của Prescale, kỹ sư có thể nhanh chóng tối ưu lực siết và thiết kế cơ cấu gá.

2.4. Kiểm soát lực ép Connector và Socket IC

Các đầu nối FPC, Connector hoặc Socket IC đều yêu cầu áp lực nằm trong giới hạn do nhà sản xuất quy định. Lực ép không đủ có thể gây mất tín hiệu hoặc tăng điện trở tiếp xúc, trong khi lực quá lớn lại làm giảm tuổi thọ socket và gây hư hỏng package của chip.

2.5. Đánh giá Jig và đồ gá PCB

Trong các công đoạn SMT hoặc kiểm tra chức năng, jig cần phân bố lực đồng đều để tránh làm cong bảng mạch. Prescale giúp xác định:

• Điểm tập trung lực
• Khu vực chưa được đỡ đủ
• Sai lệch giữa thiết kế và điều kiện thực tế

Đặc biệt, dòng phim này có thể cắt theo nhiều kích thước khác nhau để phù hợp với chip hoặc vùng tiếp xúc trên PCB mà không làm thay đổi đặc tính đo.

3. Lựa chọn phim Prescale Fujifilm và quy trình đo hiệu quả

Hiện nay Fujifilm Prescale có nhiều dải đo khác nhau, từ áp suất rất thấp đến áp suất rất cao. Việc lựa chọn loại phim phù hợp cần dựa trên:

• Dải áp suất cần đo
• Kích thước vùng tiếp xúc
• Độ phân giải mong muốn
• Điều kiện môi trường
• Mục đích phân tích định tính hoặc định lượng

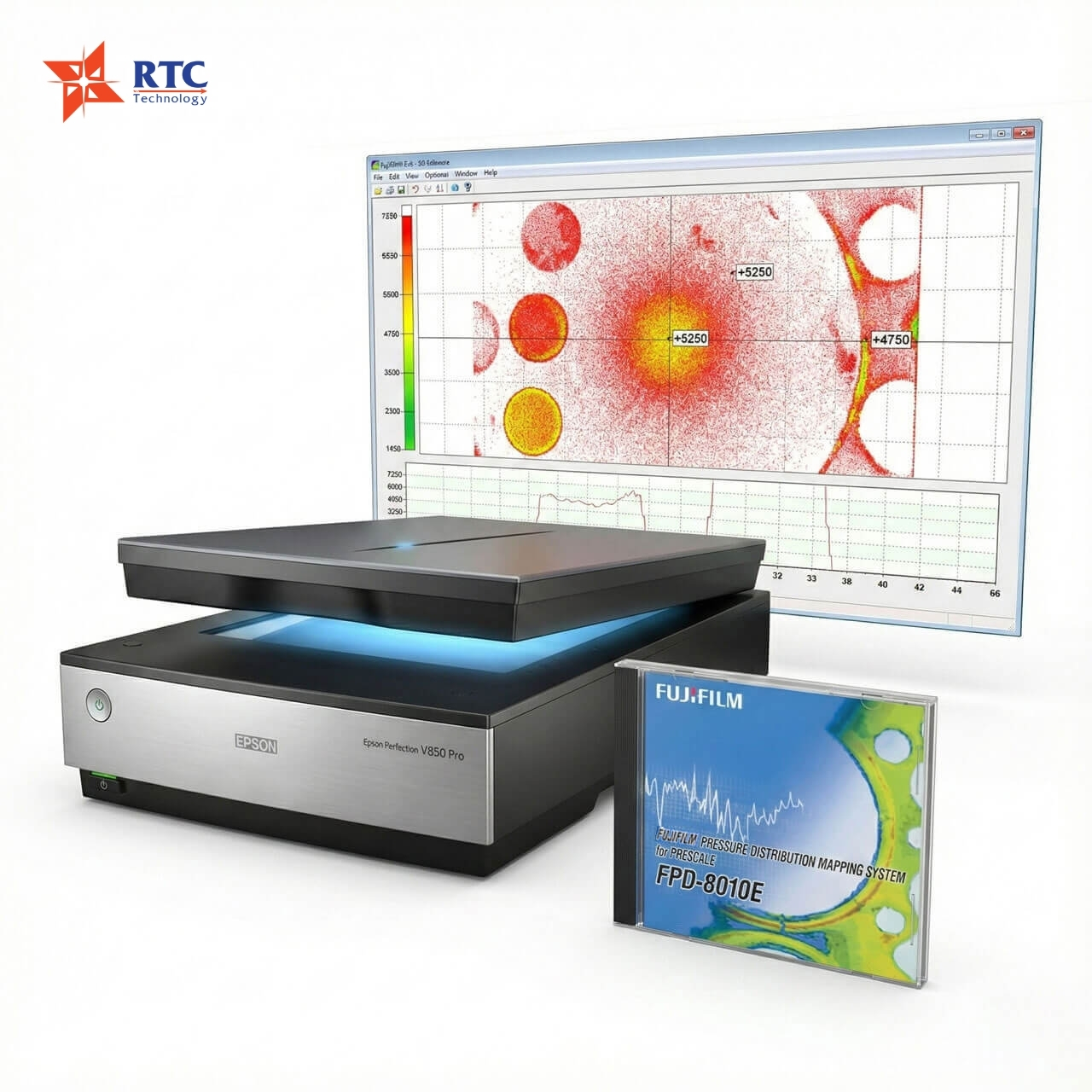

Để đảm bảo kết quả chính xác, bề mặt tiếp xúc cần được làm sạch trước khi đo và phim phải được đặt đúng vị trí giữa hai bề mặt. Sau khi hoàn tất quá trình ép, hình ảnh màu trên phim có thể được phân tích trực tiếp hoặc quét bằng phần mềm Fujifilm FPD để chuyển đổi thành dữ liệu số phục vụ kiểm soát chất lượng.

Việc lưu trữ dữ liệu định lượng này giúp doanh nghiệp dễ dàng so sánh giữa các lần thử nghiệm, đánh giá độ ổn định của quy trình và truy xuất kết quả khi cần thiết.

4. Giải pháp đo lường áp lực chính xác cho ngành điện tử

Trong các dây chuyền sản xuất PCB và chip bán dẫn hiện đại, việc kiểm soát áp lực tiếp xúc không còn là bước kiểm tra mang tính thử nghiệm mà đã trở thành một yêu cầu quan trọng để đảm bảo chất lượng và độ tin cậy của sản phẩm.

Phim đo áp lực Fujifilm mang đến phương pháp đánh giá trực quan, nhanh chóng và có độ chính xác cao, giúp phát hiện sớm các sai lệch về phân bố lực trước khi chúng trở thành nguyên nhân gây lỗi trong quá trình sản xuất. So với nhiều phương pháp đo truyền thống, phim đo lường áp lực có ưu điểm là dễ triển khai, không cần hệ thống điện tử phức tạp và phù hợp với nhiều ứng dụng trong lĩnh vực điện tử, bán dẫn cũng như cơ khí chính xác.
