Phim đo lường áp lực Prescale trong kiểm tra tiếp xúc tản nhiệt và pin xe điện

Chất lượng tiếp xúc bề mặt ảnh hưởng trực tiếp đến hiệu suất vận hành của pin xe điện, điện tử công suất và thiết bị tản nhiệt. Khi bề mặt ép không đồng đều, hệ thống có thể phát sinh điểm nóng, tăng điện trở tiếp xúc hoặc sai lệch lắp ráp. Vì vậy, phim đo lường áp lực Prescale được dùng để kiểm tra nhanh phân bố áp lực, giúp kỹ sư nhận diện vùng tiếp xúc tốt, vùng thiếu lực và các điểm bất thường cần hiệu chỉnh.

1. Phim đo lường áp lực Prescale là gì?

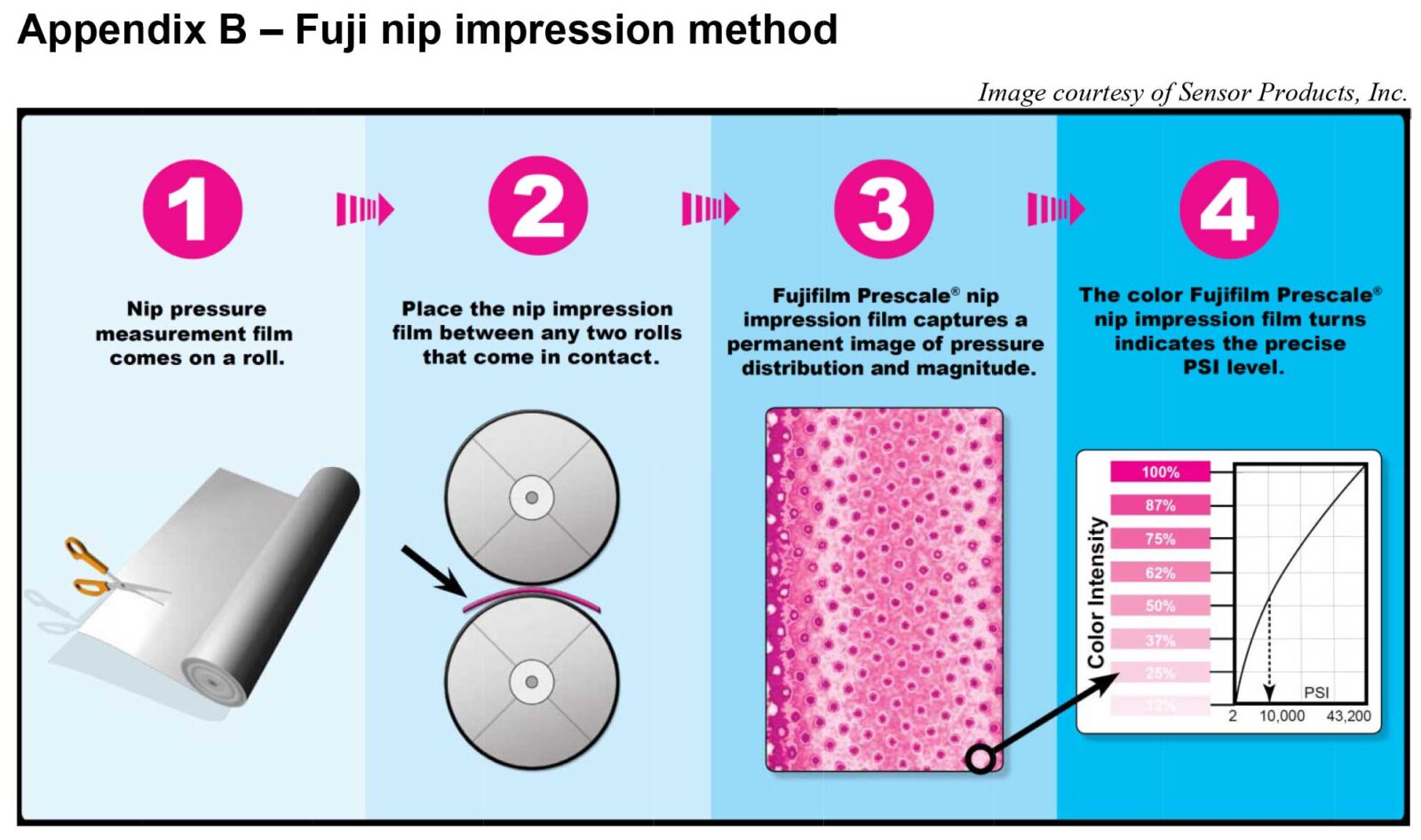

Fuji Prescale là dòng phim cảm biến áp lực do Fujifilm phát triển, được thiết kế để ghi nhận áp lực tác động lên bề mặt tiếp xúc và chuyển đổi thành hình ảnh màu có thể quan sát trực tiếp. Khi có lực nén tác động, các vi nang chứa chất tạo màu trong phim sẽ vỡ ra và tạo nên vệt màu tương ứng với mức áp lực tại từng vị trí.

Nguyên lý này giúp người dùng không chỉ biết có lực tác động hay không, mà còn nhìn thấy được phân bố áp lực trên toàn bộ vùng đo. Đây là điểm khác biệt quan trọng so với các phương pháp kiểm tra chỉ cho ra giá trị trung bình hoặc một điểm đo đơn lẻ.

Sau khi đo, dữ liệu từ phim có thể được:

• Quan sát trực tiếp bằng mắt thường.
• Chụp lại để lưu hồ sơ chất lượng.
• Phân tích bằng phần mềm chuyên dụng để quy đổi thành giá trị áp lực.
• So sánh giữa các mẫu, các lần lắp ráp hoặc các điều kiện vận hành khác nhau.

Nhờ tính trực quan và dễ triển khai, phim đo lường áp lực Prescale phù hợp cho cả phòng R&D, bộ phận QA/QC lẫn dây chuyền sản xuất cần kiểm tra nhanh tại hiện trường.

2. Vai trò của áp lực tiếp xúc trong pin EV và hệ thống tản nhiệt

Trong các hệ thống điện tử công suất và pin xe điện, áp lực tiếp xúc không chỉ là vấn đề cơ khí mà còn liên quan trực tiếp đến hiệu suất nhiệt và độ an toàn. Một bề mặt tiếp xúc không đồng đều có thể tạo ra khoảng hở vi mô, làm giảm khả năng truyền nhiệt giữa các lớp vật liệu.

2.1. Trong cụm pin xe điện

Khi lắp ráp các khối pin xe điện, vật liệu dẫn nhiệt (TIM – Thermal Interface Material) được đặt giữa bề mặt pin và đế tản nhiệt. Để đạt hiệu suất truyền nhiệt tốt nhất, lớp vật liệu này cần được ép với một lực nhất định để loại bỏ hoàn toàn các túi khí (air gaps) – vốn là “kẻ thù” của dẫn nhiệt.

Việc đo áp lực ép khuôn bằng prescale trong giai đoạn lắp ráp giúp kỹ sư xác định chính xác liệu lực ép có đủ để dàn đều lớp keo hoặc pad tản nhiệt hay không. Nếu áp lực không đồng đều, những vùng có lực ép thấp sẽ tạo ra các khoảng trống không khí, làm tăng điện trở nhiệt (thermal resistance), dẫn đến việc pin bị nóng không đều và giảm tuổi thọ đáng kể.

2.2. Trong module tản nhiệt công suất cao

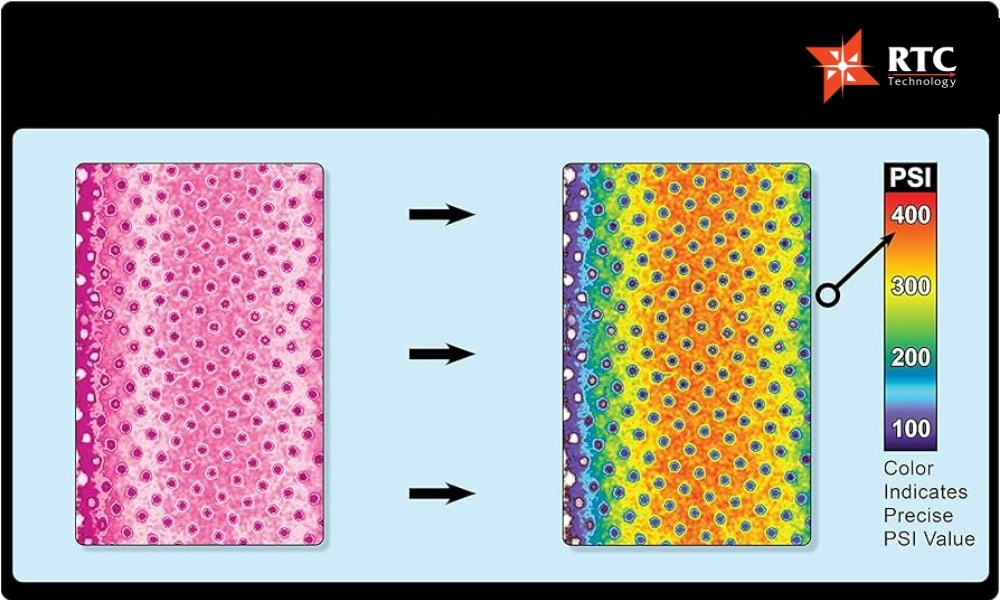

Đối với các bộ tản nhiệt (heat sink) trong điện tử công suất lớn, sự biến dạng nhiệt trong quá trình vận hành thường làm bề mặt tiếp xúc bị cong vênh. Fuji Prescale cung cấp bản đồ phân bố áp suất trực quan, cho phép kỹ sư quan sát sự tiếp xúc thực tế giữa hai bề mặt kim loại.

Thay vì dựa vào các phương pháp đo lường gián tiếp, việc sử dụng phim Prescale cho phép kỹ sư “nhìn thấy” các điểm tiếp xúc yếu. Dựa trên dữ liệu thu được, quy trình siết ốc hoặc cố định module có thể được điều chỉnh lại để đạt được độ song song hoàn hảo. Điều này không chỉ giúp tối ưu hóa khả năng truyền nhiệt mà còn bảo vệ các cell pin khỏi ứng suất cơ học quá mức, đảm bảo độ bền bỉ trong điều kiện vận hành khắc nghiệt của xe điện.

Từ góc độ kỹ thuật, đây là một bước kiểm tra rất quan trọng vì nó giúp xác nhận rằng thiết kế cơ khí, vật liệu đệm và quy trình lắp ráp đang tạo ra mức ép phù hợp với yêu cầu thực tế của hệ thống.

3. Ứng dụng Fuji Prescale trong module pin, heat sink và đầu nối công suất

Trong thực tế sản xuất, Fuji Prescale được ứng dụng rộng rãi ở nhiều vị trí cần kiểm soát tiếp xúc bề mặt. Một số trường hợp điển hình gồm:

3.1. Kiểm tra áp lực trong module pin

Ở cụm pin xe điện hoặc pin lưu trữ năng lượng, các cell thường cần được giữ với lực ép đồng đều để đảm bảo ổn định cơ học và hỗ trợ truyền nhiệt. Khi đặt phim Prescale tại vị trí tiếp xúc, kỹ sư có thể xác định:

• Cell nào đang chịu lực cao hơn mức cho phép.
• Khu vực nào bị thiếu ép.
• Có hiện tượng lệch khung hoặc cong bề mặt hay không.
• Lực phân bố có đồng đều giữa các vị trí trong module hay không.

Dữ liệu này giúp đội ngũ kỹ thuật điều chỉnh lại kết cấu gá đỡ, vật liệu đệm hoặc phương án siết lắp để đạt độ ổn định cao hơn.

3.2. Kiểm tra bề mặt tiếp xúc tản nhiệt

Trong các hệ thống tản nhiệt cho inverter, bộ nguồn, module công suất hoặc thiết bị điện tử công nghiệp, hiệu quả truyền nhiệt phụ thuộc rất lớn vào độ phẳng và áp lực tiếp xúc giữa các bề mặt. Nếu lực ép không đủ, lớp vật liệu dẫn nhiệt sẽ không được nén đều, làm giảm hiệu quả truyền nhiệt.

Khi sử dụng phim đo lường áp lực Prescale, kỹ sư có thể đánh giá:

• Mức độ tiếp xúc thực tế giữa hai bề mặt.
• Vùng nào có khe hở hoặc áp lực thấp.
• Sự ảnh hưởng của độ cong, độ lệch hoặc sai số gia công.
• Hiệu quả của vật liệu đệm nhiệt sau khi lắp ráp.

3.3. Kiểm tra đầu nối và điểm ghép điện

Ở các đầu nối điện công suất, thanh dẫn, busbar hoặc cụm tiếp xúc kim loại, áp lực tiếp xúc ảnh hưởng trực tiếp đến điện trở tiếp xúc và độ ổn định dòng điện. Nếu lực ép không đồng đều, điểm tiếp xúc có thể nóng lên trong quá trình vận hành.

Việc dùng Fuji Prescale giúp xác định nhanh vùng tiếp xúc thực tế, từ đó hỗ trợ điều chỉnh lực siết, thiết kế bề mặt hoặc lựa chọn vật liệu phù hợp hơn.

3.4. Ứng dụng trong kiểm tra ép khuôn và lắp ráp cơ khí

Ngoài các bài toán nhiệt, Prescale còn được dùng trong nhiều quy trình sản xuất khác như đo áp lực ép khuôn bằng prescale, kiểm tra độ song song của bề mặt, đánh giá lực kẹp hoặc xác nhận độ khít của cụm lắp ráp. Đây là lý do giải pháp này được nhiều kỹ sư cơ khí, kỹ sư chất lượng và factory manager lựa chọn khi cần dữ liệu trực quan, dễ đọc và có thể truy xuất.

Nhờ khả năng phản ánh trực quan, giải pháp này đặc biệt hữu ích trong giai đoạn phát triển mẫu, xác nhận thiết kế và kiểm tra chất lượng đầu ra trước khi đưa vào sản xuất hàng loạt.

>>> Xem thêm: Fuji Prescale – Giải pháp trực quan hóa áp lực trong ép khuôn và lắp ráp linh kiện điện tử

4. Tiêu chí lựa chọn và mua phim Prescale Fujifilm phù hợp

Hiện nay Fujifilm cung cấp nhiều dòng phim Prescale với các dải đo khác nhau, phù hợp cho nhiều mức áp lực từ thấp đến rất cao. Để lựa chọn đúng loại phim, doanh nghiệp cần xem xét một số yếu tố kỹ thuật quan trọng.

4.1. Dải áp lực cần đo

Đây là tiêu chí đầu tiên và quan trọng nhất. Nếu chọn dải đo quá thấp, phim có thể bão hòa màu; nếu chọn dải đo quá cao, tín hiệu sẽ khó quan sát. Việc chọn đúng dải đo giúp kết quả rõ ràng và dễ phân tích hơn.

4.2. Diện tích và hình dạng vùng tiếp xúc

Mỗi ứng dụng có kích thước vùng đo khác nhau. Với module pin hoặc tấm tản nhiệt, vùng tiếp xúc có thể dài, hẹp hoặc chia thành nhiều điểm. Do đó cần chọn kích thước phim phù hợp để tránh lãng phí và đảm bảo bao phủ đúng khu vực cần kiểm tra.

4.3. Điều kiện môi trường và quy trình đo

Nhiệt độ, độ ẩm, thời gian ép và trạng thái bề mặt đều có thể ảnh hưởng đến kết quả. Vì vậy, khi triển khai thực tế, nên tuân thủ hướng dẫn của nhà sản xuất và xây dựng quy trình đo thống nhất để đảm bảo tính lặp lại.

4.4. Nhu cầu phân tích dữ liệu

Nếu doanh nghiệp chỉ cần kiểm tra nhanh bằng mắt thường, quy trình sẽ đơn giản hơn. Tuy nhiên, nếu cần báo cáo định lượng, so sánh giữa các mẫu hoặc lưu hồ sơ chất lượng, nên kết hợp phim với phần mềm phân tích hình ảnh để chuyển đổi màu sắc thành dữ liệu áp lực cụ thể.

4.5. Lưu ý khi mua phim prescale Fujifilm

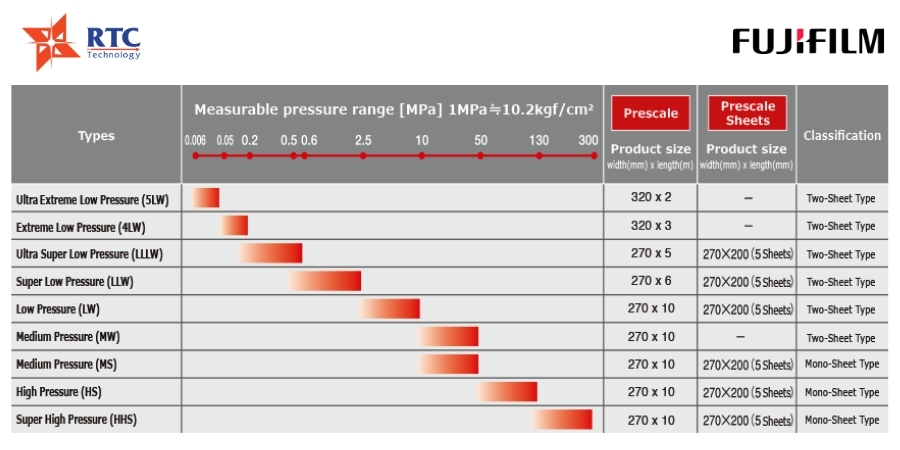

Việc mua phim prescale Fujifilm cho dây chuyền sản xuất pin hoặc hệ thống tản nhiệt yêu cầu sự chính xác cao về dải đo. Do các bề mặt tản nhiệt thường yêu cầu lực ép nhẹ để tránh làm vỡ cell pin, các dòng phim có dải áp thấp (Low Pressure) hoặc cực thấp (Ultra Low Pressure) thường được ưu tiên sử dụng.

Để duy trì tính toàn vẹn của kết quả đo trong môi trường sản xuất công nghiệp, bạn cần lưu ý:

• Tính ổn định: Phim cần được bảo quản ở môi trường nhiệt độ và độ ẩm tiêu chuẩn.
• Phân tích dữ liệu: Sử dụng phần mềm quét ảnh chuyên dụng để chuyển đổi mật độ màu trên phim thành biểu đồ áp suất kỹ thuật số, giúp việc lưu trữ báo cáo chất lượng (QC Report) trở nên chuyên nghiệp và minh bạch hơn.

Việc lựa chọn một nhà cung cấp có am hiểu sâu về kỹ thuật sẽ giúp bạn chọn đúng loại phim, tránh lãng phí vật tư và đảm bảo dữ liệu đo lường luôn đạt độ tin cậy cao cho các yêu cầu chất lượng trong ngành ô tô và điện tử công suất.

5. Kết luận

Trong các ngành yêu cầu kiểm soát tiếp xúc bề mặt chặt chẽ như pin xe điện, điện tử công suất và hệ thống tản nhiệt, phim đo lường áp lực Prescale là công cụ hữu ích giúp kỹ sư nhìn thấy rõ phân bố áp lực thực tế thay vì chỉ dựa vào thông số cài đặt.

Từ Fuji Prescale đến các ứng dụng đo áp lực tiếp xúc tản nhiệt bằng Fujifilm Prescale, giải pháp này mang lại dữ liệu trực quan, hỗ trợ tối ưu thiết kế, cải thiện chất lượng lắp ráp và giảm rủi ro lỗi trong sản xuất.
